Subcategories

  • Belleville spring washers

    These springs are conical spring washers that are able to achieve high loads with a very small deflection. The belleville springs also known as belleville washers are designed as per American standards for static or dynamic aplications where high spring loads are required. They are very useful in bolted assemblies where they are used to maintain the tension. Any aplication where it may be necesary to compensate relaxation, vibration or diferential thermal expansion are very indicated for these washers

    It is possible to use these bellevilles as a single unit or also it is possible to use it in a stack. The stacks can be used in serie (increasing the deflection) or paralel (increasing the load). Finally, it is also possible to use a stack conbining serie and paralel bellevillles. Feel free to ask our engineers to design the best configuration that covers your requeriments.

    To know more about Belleville spring washers and applications consult: Belleville spring washers

    The most common materials for these washers are:
    50CrV4 / DIN1.8159 / ASTM6150 C75 / DIN1.0773 / ASTM1074 60Si2Mn / DIN1.0904 / ASTM9260

    Also we can produce them in special material like Stainless Steel and Inconel

    ¡¡¡ SHIPPING INCLUDED IN PAYMENT !!!

    ASK FOR PRICE AND DELIVERY TIME

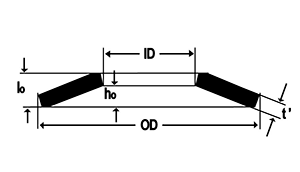

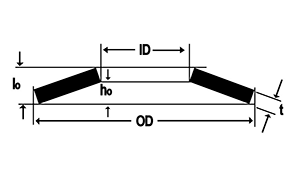

    Symbols and Nomenclature:

    OD:
    External (outside) diameter
    ID:
    Internal (inside) diameter
    t:
    Material thickness for disc springs
    lo:
    Dish or maximum deflection
    loaded height H1:
    Recomended compresion height point
    Load at H1:
    Minimum and maximum expected load at H1 point

    DOWNLOAD PDF CATALOGUE (INCHES)

    DOWNLOAD PDF CATALOGUE (METRIC)

    CATALOGUE BELLEVILLE SPRING WASHER

    Part NºID
    Inch
    OD
    Inch
    t
    Inch
    l0
    Inch
    loaded height H
    Inch
    load at H
    lb
    load at flat
    lb
    SB475236017 0,093 0,187 0,007 0,013 0,010 5.7-7.8 9,9
    SB475236025 0,093 0,187 0,010 0,015 0,013 13-17.6 27,8
    SB635318022 0,125 0,250 0,009 0,017 0,013 9.9-13.5 16,9
    SB635318034 0,125 0,250 0,013 0,020 0,017 20-30 48
    SB953318047 0,125 0,375 0,019 0,028 0,023 35.3-47.7 73
    SB714351025 0,138 0,281 0,010 0,020 0,015 12.8-17.3 23
    SB714351033 0,138 0,281 0,013 0,021 0,017 20.8-28.2 43
    SB714351038 0,138 0,281 0,015 0,023 0,019 28.5-38.5 62
    SB1110351056 0,138 0,437 0,022 0,032 0,027 46.8-63.3 99
    SB792396027 0,156 0,312 0,011 0,022 0,016 15.8-21.4 27
    SB792396042 0,156 0,312 0,017 0,025 0,021 35-48 75
    SB871417033 0,164 0,343 0,013 0,024 0,018 21.3-28.8 38
    SB871417041 0,164 0,343 0,016 0,026 0,021 30.6-41.4 65
    SB871417047 0,164 0,343 0,019 0,028 0,023 43-68 93
    SB1270417064 0,164 0,500 0,025 0,037 0,031 61.6-83.4 131
    SB953483038 0,190 0,375 0,015 0,027 0,021 29-40 55
    SB953483044 0,190 0,375 0,017 0,028 0,023 39.1-52.9 81
    SB953483051 0,190 0,375 0,020 0,030 0,025 51-69 110
    SB953483076 0,190 0,375 0,030 0,036 0,033 106-144 233
    SB1427483048 0,190 0,562 0,019 0,037 0,028 38.3-51.8 67
    SB1427483071 0,190 0,562 0,028 0,042 0,035 74-100 163
    SB1110559041 0,220 0,437 0,016 0,031 0,023 34-46 60
    SB1110559051 0,220 0,437 0,020 0,032 0,026 49-66 98
    SB1110559058 0,220 0,437 0,023 0,034 0,029 66-88 139
    SB1110559086 0,220 0,437 0,034 0,050 0,042 106-144 229
    SB1745559086 0,220 0,687 0,034 0,050 0,042 108-144 229
    SB1270648046 0,255 0,500 0,018 0,034 0,026 38-52 70
    SB1270648055 0,255 0,500 0,022 0,036 0,029 55-77 115
    SB1270648064 0,255 0,500 0,025 0,038 0,031 80-110 160
    SB1270648097 0,255 0,500 0,038 0,047 0,043 161-219 400
    SB1427648107 0,255 0,562 0,042 0,055 0,045 345-462 567
    SB1618648081 0,255 0,637 0,032 0,048 0,040 100-136 222
    SB1745648132 0,255 0,687 0,052 0,069 0,055 535-716 884
    SB1905648064 0,255 0,750 0,025 0,049 0,037 67-89 114
    SB1905648091 0,255 0,750 0,036 0,054 0,045 127-170 261
    SB1905648132 0,255 0,750 0,052 0,065 0,058 264-358 560
    SB2062673155 0,265 0,812 0,061 0,084 0,066 820-1097 1350
    SB2062673127 0,265 0,812 0,050 0,066 0,053 268-358 445
    SB2223716191 0,282 0,875 0,075 0,086 0,077 711-942 1451
    SB1588805056 0,317 0,625 0,022 0,042 0,032 59-81 105
    SB1588805081 0,317 0,625 0,032 0,048 0,040 123-167 260
    SB1588805119 0,317 0,625 0,047 0,059 0,053 255-345 600
    SB1745833132 0,328 0,687 0,052 0,068 0,055 544-728 892
    SB2062833155 0,328 0,812 0,061 0,081 0,065 734-982 1214
    SB2380805076 0,317 0,937 0,030 0,060 0,058 95-127 159
    SB2380805114 0,317 0,937 0,045 0,067 0,056 185-251 395
    SB2380833178 0,328 0,937 0,070 0,094 0,075 976-1305 1610
    SB2540874229 0,344 1,000 0,090 0,102 0,092 1032-1367 2106
    SB2858874157 0,344 1,125 0,062 0,083 0,066 406-543 671
    SB2062991071 0,390 0,812 0,028 0,051 0,039 93-127 175
    SB2062991086 0,390 0,812 0,034 0,055 0,044 141-191 282
    SB2062991102 0,390 0,812 0,040 0,059 0,049 199-271 415
    SB2062991142 0,390 0,812 0,056 0,070 0,063 365-495 845
    SB2062991155 0,390 0,812 0,061 0,079 0,065 700-936 1163
    SB2380991178 0,390 0,937 0,070 0,092 0,074 924-1236 1528
    SB2413965119 0,380 0,950 0,047 0,070 0,058 222-300 463
    SB2858965198 0,380 1,125 0,078 0,097 0,088 507-687 1235
    SB3175991165 0,390 1,250 0,065 0,085 0,069 363-485 598
    SB22231034157 0,407 0,875 0,062 0,074 0,064 411-550 644
    SB22231034226 0,407 0,875 0,089 0,100 0,091 1288-1706 2628
    SB22231034277 0,407 0,875 0,109 0,124 0,112 3227-4274 6585
    SB25401034157 0,407 1,000 0,062 0,092 0,068 777-1040 1262
    SB25401034267 0,407 1,000 0,105 0,118 0,108 1828-2421 3730
    SB30181034249 0,407 1,188 0,098 0,119 0,102 1658-2196 3383
    SB30181034267 0,407 1,188 0,105 0,125 0,109 1940-2569 3959
    SB31501034183 0,407 1,240 0,072 0,096 0,077 692-916 1412
    SB31751034188 0,407 1,250 0,074 0,098 0,079 738-977 1506
    SB22231123079 0,442 0,875 0,031 0,059 0,045 114-156 205
    SB22231123114 0,442 0,875 0,045 0,067 0,056 229-311 495
    SB22231123150 0,442 0,875 0,059 0,083 0,064 777-1040 1272
    SB22231168150 0,460 0,875 0,059 0,083 0,064 777-1041 1272
    SB23801151178 0,453 0,937 0,070 0,090 0,074 890-1190 1471
    SB30181151226 0,453 1,188 0,089 0,120 0,095 1880-2490 3836
    SB25401283089 0,505 1,000 0,035 0,067 0,051 148-202 260
    SB25401283109 0,505 1,000 0,043 0,071 0,057 213-288 431
    SB25401283127 0,505 1,000 0,050 0,075 0,062 289-391 600
    SB25401283185 0,505 1,000 0,073 0,091 0,082 573-777 1335
    SB32051283152 0,505 1,262 0,060 0,091 0,075 348-470 731
    SB38101283119 0,505 1,500 0,047 0,093 0,070 217-290 366
    SB38101283178 0,505 1,500 0,070 0,104 0,087 420-570 896
    SB38101283259 0,505 1,500 0,102 0,128 0,115 897-1200 2060
    SB25401351157 0,532 1,000 0,062 0,085 0,067 665-889 1090
    SB25401351226 0,532 1,000 0,089 0,100 0,091 1061-1405 2165
    SB27001351229 0,532 1,063 0,090 0,106 0,093 1363-1805 2781
    SB27001351254 0,532 1,063 0,100 0,116 0,103 1615-2160 2712
    SB28581351157 0,532 1,125 0,062 0,083 0,066 449-601 736
    SB30961351188 0,532 1,219 0,074 0,104 0,080 1035-1371 2112
    SB31751351157 0,532 1,250 0,062 0,092 0,068 501-670 860
    SB31751351198 0,532 1,250 0,078 0,103 0,083 944-1250 1926
    SB31751351229 0,532 1,250 0,090 0,114 0,095 1387-1837 2830
    SB34931351254 0,532 1,375 0,100 0,120 0,104 1274-1687 2600
    SB38101351241 0,532 1,500 0,095 0,125 0,101 1367-1810 2789
    SB28581440097 0,567 1,125 0,038 0,073 0,055 165-225 285
    SB28581440142 0,567 1,125 0,056 0,084 0,070 344-466 735
    SB30181509226 0,594 1,188 0,089 0,115 0,094 1727-2287 3524
    SB31751600102 0,630 1,250 0,040 0,082 0,061 195-265 330
    SB31751600130 0,630 1,250 0,051 0,087 0,069 306-374 582
    SB31751600157 0,630 1,250 0,062 0,092 0,077 403-547 870
    SB31751600226 0,630 1,250 0,089 0,111 0,100 833-1127 1914
    SB47631600145 0,630 1,875 0,057 0,115 0,085 333-407 522
    SB47631600218 0,630 1,875 0,086 0,129 0,107 620-840 1319
    SB47631600323 0,630 1,875 0,127 0,158 0,142 1399-1893 3105
    SB33321669249 0,657 1,312 0,098 0,126 0,104 2043-2706 4169
    SB38101669254 0,657 1,500 0,100 0,140 0,108 2247-2976 4585
    SB41281669216 0,657 1,625 0,085 0,105 0,089 567-751 1157
    SB47631669145 0,657 1,875 0,057 0,115 0,069 354-474 525
    SB34931758112 0,692 1,375 0,044 0,088 0,065 225-305 375
    SB34931758170 0,692 1,375 0,067 0,101 0,074 737-976 1504
    SB50801758318 0,692 2,000 0,125 0,161 0,131 2090-2824 4233
    SB38101918114 0,755 1,500 0,045 0,093 0,069 241-326 400
    SB38101918152 0,755 1,500 0,060 0,102 0,081 397-531 774
    SB38101918157 0,755 1,500 0,062 0,107 0,081 364-546 774
    SB38101918183 0,755 1,500 0,072 0,107 0,089 565-748 1153
    SB38101918272 0,755 1,500 0,107 0,134 0,121 1190-1610 2833
    SB57151918173 0,755 2,250 0,068 0,137 0,103 463-553 732
    SB57151918259 0,755 2,250 0,102 0,153 0,127 910-1113 1822
    SB57151918381 0,755 2,250 0,150 0,188 0,169 1853-2509 4295
    SB60332065396 0,813 2,375 0,156 0,205 0,166 3926-5305 7951
    SB4445223145 0,875 1,750 0,057 0,114 0,085 382-518 650
    SB4445223216 0,875 1,750 0,085 0,128 0,106 600-1220 1630
    SB50802540165 1,000 2,000 0,065 0,130 0,098 502-679 860
    SB50802540213 1,000 2,000 0,084 0,136 0,110 727-983 1488
    SB50802540246 1,000 2,000 0,097 0,145 0,121 1002-1358 2140
    SB50802540361 1,000 2,000 0,142 0,177 0,160 2048-2772 4824
    SB76202540229 1,000 3,000 0,090 0,180 0,135 727-983 4824
    SB76202540343 1,000 3,000 0,135 0,202 0,168 1548-1893 3118
    SB57152858185 1,125 2,250 0,073 0,148 0,113 621-840 1100
    SB57152858282 1,125 2,250 0,111 0,165 0,139 1241-1679 2780
    SB57152858404 1,125 2,250 0,159 0,198 0,179 2550-3460 5973
    SB63503175203 1,250 2,500 0,080 0,160 0,120 739-1000 1260
    SB63503175305 1,250 2,500 0,120 0,180 0,150 1496-2024 3200
    SB63503175445 1,250 2,500 0,175 0,219 0,197 3085-4175 7149
    SB95253175427 1,250 3,750 0,168 0,251 0,209 2348-2870 4754
    SB69853493221 1,375 2,750 0,087 0,173 0,132 816-1104 1440
    SB69853493335 1,375 2,750 0,132 0,196 0,165 1658--2243 3210
    SB69853574221 1,407 2,750 0,087 0,173 0,104 967-1294 1440
    SB76203810236 1,500 3,000 0,093 0,189 0,143 944-1277 1630
    SB76203810363 1,500 3,000 0,143 0,213 0,180 2052-2508 4380
    SB76203891236 1,532 3,000 0,093 0,189 0,112 1114-1490 1630
    SB101605080318 2,000 4,000 0,125 0,250 0,187 1709-2312 2910
    SB101605080475 2,000 4,000 0,187 0,280 0,233 3409-4612 7280
    Part NºID
    mm
    OD
    mm
    t
    mm
    l0
    mm
    loaded height H1
    mm
    load at H1
    N
    load at flat
    N
    SB475236017 2,36 4,75 0,17 0,33 0,25 25.4-34.7 44
    SB475236025 2,36 4,75 0,25 0,38 0,32 57.8-78.3 124
    SB635318022 3,18 6,35 0,22 0,44 0,33 44-60.1 75
    SB635318034 3,18 6,35 0,34 0,51 0,43 97.9-133.5 214
    SB953318047 3,18 9,53 0,47 0,71 0,58 156.7-211.8 325
    SB714351025 3,51 7,14 0,25 0,51 0,38 56.8-76.8 102
    SB714351033 3,51 7,14 0,33 0,53 0,43 92.5-125.4 191
    SB714351038 3,51 7,14 0,38 0,58 0,48 124.3-173.2 276
    SB1110351056 3,51 11,10 0,56 0,81 0,69 208.2-281.6 440
    SB792396027 3,96 7,92 0,27 0,55 0,41 70.3-95.2 120
    SB792396042 3,96 7,92 0,42 0,64 0,53 155.7-214 334
    SB871417033 4,17 8,71 0,33 0,61 0,46 94.6-127.9 169
    SB871417041 4,17 8,71 0,41 0,66 0,53 136.1-184.1 289
    SB871417047 4,17 8,71 0,47 0,71 0,58 191.3-302.5 414
    SB1270417064 4,17 12,70 0,64 0,94 0,79 274-371 583
    SB953483038 4,83 9,53 0,38 0,69 0,53 129-177.9 245
    SB953483044 4,83 9,53 0,44 0,71 0,58 173-236 360
    SB953483051 4,83 9,53 0,51 0,76 0,64 227-307 489
    SB953483076 4,83 9,53 0,76 0,91 0,84 471.5-640.6 1036
    SB1427483048 4,83 14,27 0,48 0,94 0,71 169-231 298
    SB1427483071 4,83 14,27 0,71 1,07 0,89 329-445 725
    SB1110559041 5,59 11,10 0,41 0,79 0,58 151.2-205 267
    SB1110559051 5,59 11,10 0,51 0,81 0,66 219-293 436
    SB1110559058 5,59 11,10 0,58 0,86 0,74 292-390 618
    SB1110559086 5,59 11,10 0,86 1,27 1,07 471-641 1019
    SB1745559086 5,59 17,45 0,86 1,27 1,07 480-642 1019
    SB1270648046 6,48 12,70 0,46 0,86 0,66 169-231 311
    SB1270648055 6,48 12,70 0,55 0,91 0,74 245-343 512
    SB1270648064 6,48 12,70 0,64 0,97 0,79 356-489 712
    SB1270648097 6,48 12,70 0,97 1,19 1,09 716-974 1779
    SB1427648107 6,48 14,27 1,07 1,40 1,14 1536-2055 2522
    SB1618648081 6,48 16,18 0,81 1,22 1,02 444-605 988
    SB1745648132 6,48 17,45 1,32 1,75 1,40 2382-3185 3932
    SB1905648064 6,48 19,05 0,64 1,24 0,94 296-396 507
    SB1905648091 6,48 19,05 0,91 1,37 1,14 565-755 1161
    SB1905648132 6,48 19,05 1,32 1,65 1,47 1174-1592 2509
    SB2062673155 6,73 20,62 1,55 2,13 1,68 3649-4881 6005
    SB2062673127 6,73 20,62 1,27 1,68 1,35 1191-1593 1979
    SB2223716191 7,16 22,23 1,91 2,18 1,96 3163-4188 6500
    SB1588805056 8,05 15,88 0,56 1,07 0,81 262-360 467
    SB1588805081 8,05 15,88 0,81 1,22 1,02 547-743 1157
    SB1588805119 8,05 15,88 1,19 1,50 1,35 1134-1535 2669
    SB1745833132 8,33 17,45 1,32 1,73 1,40 2420-3237 3968
    SB2062833155 8,33 20,62 1,55 2,06 1,65 3265-4367 5400
    SB2380805076 8,05 23,80 0,76 1,52 1,47 423-565 707
    SB2380805114 8,05 23,80 1,14 1,70 1,42 823-1117 1757
    SB2380833178 8,33 23,80 1,78 2,39 1,91 4341-5805 7161
    SB2540874229 8,74 25,40 2,29 2,59 2,34 4590-6079 9434
    SB2858874157 8,74 28,58 1,57 2,11 1,68 1086-2415 2985
    SB2062991071 9,91 20,62 0,71 1,30 0,99 414-565 778
    SB2062991086 9,91 20,62 0,86 1,40 1,12 627-850 1254
    SB2062991102 9,91 20,62 1,02 1,50 1,24 885-1205 1846
    SB2062991142 9,91 20,62 1,42 1,78 1,60 1624-2202 3759
    SB2062991155 9,91 20,62 1,55 2,01 1,65 3112-4161 5173
    SB2380991178 9,91 23,80 1,78 2,34 1,88 4110-5497 6797
    SB2413965119 9,65 24,13 1,19 1,78 1,47 986-1334 2060
    SB2858965198 9,65 28,58 1,98 2,46 2,24 2251-3056 5494
    SB3175991165 9,91 31,75 1,65 2,16 1,75 1613-2158 2660
    SB22231034157 10,34 22,23 1,57 1,88 1,63 1828-2445 2865
    SB22231034226 10,34 22,23 2,26 2,54 2,31 5729-7587 11775
    SB22231034277 10,34 22,23 2,77 3,15 2,84 14354-19009 29501
    SB25401034157 10,34 25,40 1,57 2,34 1,73 3457-4624 5613
    SB25401034267 10,34 25,40 2,67 3,00 2,74 8131-10768 16711
    SB30181034249 10,34 30,18 2,49 3,02 2,59 7375-9767 15157
    SB30181034267 10,34 30,18 2,67 3,18 2,77 8629-11428 17735
    SB31501034183 10,34 31,50 1,83 2,44 1,96 3078-4076 6326
    SB31751034188 10,34 31,75 1,88 2,49 2,01 3283-4347 6747
    SB22231123079 11,23 22,23 0,79 1,50 1,14 507-694 912
    SB22231123114 11,23 22,23 1,14 1,70 1,42 1018-1383 2202
    SB22231123150 11,23 22,23 1,50 2,11 1,63 3457-4624 5658
    SB22231168150 11,68 22,23 1,50 2,11 1,63 3457-4625 5658
    SB23801151178 11,51 23,80 1,78 2,29 1,88 3957-5292 6543
    SB30181151226 11,51 30,18 2,26 3,05 2,41 8362-11074 17187
    SB25401283089 12,83 25,40 0,89 1,70 1,30 658-899 1157
    SB25401283109 12,83 25,40 1,09 1,80 1,45 943-1281 1917
    SB25401283127 12,83 25,40 1,27 1,91 1,57 1286-1739 2669
    SB25401283185 12,83 25,40 1,85 2,31 2,08 2549-3456 5938
    SB32051283152 12,83 32,05 1,52 2,31 1,91 1548-2091 3252
    SB38101283119 12,83 38,10 1,19 2,36 1,78 964-1289 1628
    SB38101283178 12,83 38,10 1,78 2,64 2,21 1868-2535 3986
    SB38101283259 12,83 38,10 2,59 3,25 2,92 3991-5338 9163
    SB25401351157 13,51 25,40 1,57 2,16 1,70 2958-3956 4848
    SB25401351226 13,51 25,40 2,26 2,54 2,31 4719-6250 9699
    SB27001351229 13,51 27,00 2,29 2,69 2,36 6063-8029 12460
    SB27001351254 13,51 27,00 2,54 2,95 2,62 7184-9607 12063
    SB28581351157 13,51 28,58 1,57 2,11 1,68 1997-2671 3274
    SB30961351188 13,51 30,96 1,88 2,64 2,03 4604-6097 9462
    SB31751351157 13,51 31,75 1,57 2,34 1,73 2228-2980 3825
    SB31751351198 13,51 31,75 1,98 2,62 2,11 4199-5561 8630
    SB31751351229 13,51 31,75 2,29 2,90 2,41 6169-8170 12680
    SB34931351254 13,51 34,93 2,54 3,05 2,64 5667-7505 11647
    SB38101351241 13,51 38,10 2,41 3,18 2,57 6080-8052 12497
    SB28581440097 14,40 28,58 0,97 1,85 1,40 733-1001 1268
    SB28581440142 14,40 28,58 1,42 2,13 1,78 1530-2073 3269
    SB30181509226 15,09 30,18 2,26 2,92 2,39 7682-10173 15788
    SB31751600102 16,00 31,75 1,02 2,08 1,55 867-1179 1468
    SB31751600130 16,00 31,75 1,30 2,21 1,75 1361-1664 2589
    SB31751600157 16,00 31,75 1,57 2,34 1,96 1793-2433 3870
    SB31751600226 16,00 31,75 2,26 2,82 2,54 3705-5013 8514
    SB47631600145 16,00 47,63 1,45 2,92 2,16 1481-1810 2322
    SB47631600218 16,00 47,63 2,18 3,28 2,72 2758-3737 5867
    SB47631600323 16,00 47,63 3,23 4,01 3,61 5223-8420 13812
    SB33321669249 16,69 33,32 2,49 3,20 2,64 9087-12034 18677
    SB38101669254 16,69 38,10 2,54 3,56 2,74 9995-13236 20542
    SB41281669216 16,69 41,28 2,16 2,67 2,26 2522-3340 5183
    SB47631669145 16,69 47,63 1,45 2,92 1,75 1575-2106 2335
    SB34931758112 17,58 34,93 1,12 2,24 1,65 1001-1357 1668
    SB34931758170 17,58 34,93 1,70 2,57 1,88 3278-4341 6738
    SB50801758318 17,58 50,80 3,18 4,09 3,34 9296-12563 18963
    SB38101918114 19,18 38,10 1,14 2,36 1,75 1072-1450 1779
    SB38101918152 19,18 38,10 1,52 2,59 2,06 1767-2363 3443
    SB38101918157 19,18 38,10 1,57 2,72 2,06 1618-2428 3443
    SB38101918183 19,18 38,10 1,83 2,72 2,26 2513-3328 5165
    SB38101918272 19,18 38,10 2,72 3,40 3,07 5293-7162 12602
    SB57151918173 19,18 57,15 1,73 3,48 2,62 2059-2460 3256
    SB57151918259 19,18 57,15 2,59 3,89 3,23 4048-4951 8105
    SB57151918381 19,18 57,15 3,81 4,78 4,29 8242-11161 19105
    SB60332065396 20,65 60,33 3,96 5,21 4,22 17463-23598 35621
    SB4445223145 22,23 44,45 1,45 2,90 2,16 1699-2304 2891
    SB4445223216 22,23 44,45 2,16 3,25 2,69 2668-5427 7251
    SB50802540165 25,40 50,80 1,65 3,30 2,49 2233-3020 3825
    SB50802540213 25,40 50,80 2,13 3,45 2,79 3322-4372 6619
    SB50802540246 25,40 50,80 2,46 3,68 3,07 4457-6041 9519
    SB50802540361 25,40 50,80 3,61 4,50 4,06 9110-12330 21458
    SB76202540229 25,40 76,20 2,29 4,57 3,43 9110-12330 21458
    SB76202540343 25,40 76,20 3,43 5,13 4,27 6886-8420 13870
    SB57152858185 28,58 57,15 1,85 3,76 2,87 2762-3736 4893
    SB57152858282 28,58 57,15 2,82 4,19 3,53 5520-7468 12366
    SB57152858404 28,58 57,15 4,04 5,03 4,55 11343-15390 26569
    SB63503175203 31,75 63,50 2,03 4,06 3,05 3287-4448 5605
    SB63503175305 31,75 63,50 3,05 4,57 3,81 6655-9003 14234
    SB63503175445 31,75 63,50 4,45 5,56 5,00 13722-18571 31800
    SB95253175427 31,75 95,25 4,27 6,38 5,31 10444-12766 21147
    SB69853493221 34,93 69,85 2,21 4,39 3,35 3630-4911 6405
    SB69853493335 34,93 69,85 3,35 4,98 4,19 7375-9977 14279
    SB69853574221 35,74 69,85 2,21 4,39 2,64 4303-5754 6405
    SB76203810236 38,10 76,20 2,36 4,80 3,63 4199-5681 7251
    SB76203810363 38,10 76,20 3,63 5,41 4,57 9127-11156 19483
    SB76203891236 38,91 76,20 2,36 4,80 2,84 4955-6627 7250
    SB101605080318 50,80 101,60 3,18 6,35 4,75 7602-10284 12944
    SB101605080475 50,80 101,60 4,75 7,11 5,92 15163-20514 32383
  • Disc springs

    Elastic disc springs are pieces with a great accuracy. Most of the sizes are standard as per DIN 2093. In any case all of them are manufactured meeting all the characteristics necessary to work in a dynamic way supporting a high number of cycles as a DIN 2093.
    These conical springs provide an elastic axial strength proportional to deformation they suffer. Depending on your needs, it's possible to stack these springs in serial or in parallel to achieve the spring required. These springs are also commonly known as Belleville springs.

    The standard materials for disc springs are ASTM-1074 and ASTM-6150 but there are available other materials, that is possible to order such as: AISI-301, 17-7PH, H13, Inconel X718, Inconel X750

    To know more about materials consult: Materials

    To know more about these springs consult: Disc Springs DIN 2093

    ¡¡¡ SHIPPING INCLUDED IN PAYMENT !!!

    ASK FOR PRICE AND DELIVERY TIME

    Symbols and Nomenclature:

    OD:
    Outside diameter
    ID:
    Inside diameter
    t:
    Material thickness for disc springs
    t':
    Reduced material thickness for disc springs with supporting surfaces
    ho:
    Dish or maximum deflection
    lo:
    Unloaded free height of the single disc spring (lo = t + ho) or in case of disc springs with load-bearing surfaces then (lo = t' + ho)
    F(0,75 ho):
    Load for a single disc spring with a 75% deflection.

    DOWNLOAD PDF CATALOGUE (INCHES)

    DOWNLOAD PDF CATALOGUE (METRIC)

    CATALOGUE DISC SPRINGS

    Part Nº OD
    Inch
    ID
    Inch
    t
    Inch
    t'
    Inch
    l0
    Inch
    h0
    Inch
    h0/t25% h0
    Load (lb.)
    50% h0
    Load (lb.)
    75% h0
    Load (lb.)
    100% h0
    Load (lb.)
    weight/1000pcs
    lb.
    S63203   0,236 0,126 0,012   0,018 0,006 0,50 10 19 27 34 0,097
    S83202   0,315 0,126 0,008   0,016 0,008 1,00 3 4 6 7 0,141
    S83203   0,315 0,126 0,012   0,022 0,010 0,83 10 18 23 28 0,218
    S83204   0,315 0,126 0,016   0,024 0,008 0,50 16 29 42 54 0,293
    S83205   0,315 0,126 0,020   0,028 0,008 0,40 29 55 80 105 0,366
    S84202 C 0,315 0,165 0,008   0,018 0,010 1,25 5 7 9 9 0,126
    S84203 B 0,315 0,165 0,012   0,022 0,010 0,83 12 20 27 32 0,190
    S84204 A 0,315 0,165 0,016   0,024 0,008 0,50 18 33 47 60 0,251
    S103203   0,394 0,126 0,012   0,026 0,014 1,17 11 18 22 24 0,366
    S103204   0,394 0,126 0,016   0,028 0,012 0,75 17 30 40 49 0,487
    S103205   0,394 0,126 0,020   0,033 0,014 0,70 37 67 91 112 0,611
    S104204   0,394 0,165 0,016   0,028 0,012 0,75 18 32 43 52 0,448
    S104205   0,394 0,165 0,020   0,030 0,010 0,50 25 46 66 85 0,560
    S104206   0,394 0,165 0,024   0,033 0,010 0,42 41 78 113 147 0,670
    S1052025 C 0,394 0,205 0,010   0,022 0,012 1,20 7 11 13 14 0,247
    S105204 B 0,394 0,205 0,016   0,028 0,012 0,75 20 35 47 58 0,397
    S105205 A 0,394 0,205 0,020   0,030 0,010 0,50 27 51 73 94 0,496
    S124204   0,472 0,165 0,016   0,031 0,016 1,00 19 32 40 46 0,686
    S124205   0,472 0,165 0,020   0,035 0,016 0,80 32 56 75 90 0,858
    S124206   0,472 0,165 0,024   0,039 0,016 0,67 50 91 125 156 1,030
    S125205   0,472 0,205 0,020   0,035 0,016 0,80 34 59 79 95 0,794
    S125206   0,472 0,205 0,024   0,037 0,014 0,58 44 81 114 144 0,952
    S126205   0,472 0,244 0,020   0,033 0,014 0,70 30 54 73 91 0,717
    S126206   0,472 0,244 0,024   0,037 0,014 0,58 48 89 124 157 0,860
    S1255205   0,492 0,205 0,020   0,033 0,014 0,70 25 45 61 76 0,842
    S12562035 C 0,492 0,244 0,014   0,031 0,018 1,29 19 29 34 36 0,560
    S1256205 B 0,492 0,244 0,020   0,033 0,014 0,70 27 48 66 82 0,800
    S1256207 A 0,492 0,244 0,028   0,039 0,012 0,43 54 103 148 192 1,120
    S1472035 C 0,551 0,283 0,014   0,031 0,018 1,29 15 24 28 29 0,686
    S147205 B 0,551 0,283 0,020   0,035 0,016 0,80 27 47 63 76 0,979
    S147208 A 0,551 0,283 0,031   0,043 0,012 0,38 64 123 179 234 1,567
    S155204   0,591 0,205 0,016   0,037 0,022 1,38 23 35 39 41 1,076
    S155205   0,591 0,205 0,020   0,039 0,020 1,00 30 50 63 72 1,345
    S155206   0,591 0,205 0,024   0,041 0,018 0,75 38 68 92 112 1,614
    S155207   0,591 0,205 0,028   0,049 0,022 0,79 76 134 179 218 1,883
    S156205   0,591 0,244 0,020   0,039 0,020 1,00 31 52 65 75 1,268
    S156206   0,591 0,244 0,024   0,041 0,018 0,75 40 71 95 117 1,521
    S156207   0,591 0,244 0,028   0,043 0,016 0,57 50 92 130 165 1,775
    S158207   0,591 0,323 0,028   0,043 0,016 0,57 58 107 150 190 1,501
    S158208   0,591 0,323 0,031   0,047 0,016 0,50 82 155 221 283 1,715
    S168204 C 0,630 0,323 0,016   0,035 0,020 1,25 19 29 35 37 1,025
    S168206 B 0,630 0,323 0,024   0,041 0,018 0,75 39 68 92 113 1,539
    S168207   0,630 0,323 0,028   0,045 0,018 0,64 57 104 144 179 1,733
    S168208   0,630 0,323 0,031   0,047 0,016 0,50 69 130 185 238 1,958
    S168209 A 0,630 0,323 0,035   0,049 0,014 0,39 81 157 228 297 2,308
    S186204   0,709 0,244 0,016   0,039 0,024 1,50 19 28 31 31 1,552
    S186205   0,709 0,244 0,020   0,043 0,024 1,20 29 46 55 60 1,940
    S186206   0,709 0,244 0,024   0,047 0,024 1,00 43 71 90 104 2,328
    S186207   0,709 0,244 0,028   0,055 0,028 1,00 80 132 167 192 2,716
    S186208   0,709 0,244 0,031   0,059 0,028 0,88 108 185 241 287 3,104
    S188207   0,709 0,323 0,028   0,049 0,022 0,79 57 100 134 163 2,443
    S188208   0,709 0,323 0,031   0,051 0,020 0,63 69 127 176 221 2,791
    S18821   0,709 0,323 0,039   0,059 0,020 0,50 126 236 337 432 3,488
    S1892045 C 0,709 0,362 0,018   0,041 0,024 1,33 27 42 48 50 1,464
    S189207 B 0,709 0,362 0,028   0,047 0,020 0,71 52 94 127 157 2,277
    S18921 A 0,709 0,362 0,039   0,055 0,016 0,40 101 194 282 367 3,254
    S208205   0,787 0,323 0,020   0,045 0,026 1,30 29 45 52 55 2,262
    S208206   0,787 0,323 0,024   0,051 0,028 1,17 48 77 93 102 2,714
    S208207   0,787 0,323 0,028   0,053 0,026 0,93 59 99 128 150 3,166
    S208208   0,787 0,323 0,031   0,055 0,024 0,75 71 125 169 207 3,618
    S208209   0,787 0,323 0,035   0,059 0,024 0,67 95 172 236 295 4,070
    S20821   0,787 0,323 0,039   0,063 0,024 0,60 125 229 320 404 4,522
    S2010204   0,787 0,402 0,016   0,035 0,020 1,25 12 19 22 24 1,609
    S2010205 C 0,787 0,402 0,020   0,045 0,026 1,30 32 49 57 60 2,011
    S2010208 B 0,787 0,402 0,031   0,053 0,022 0,69 68 123 168 209 3,219
    S2010209   0,787 0,402 0,035   0,057 0,022 0,61 93 170 236 297 3,620
    S201021   0,787 0,402 0,039   0,061 0,022 0,55 122 227 320 408 4,021
    S2010211 A 0,787 0,402 0,043   0,061 0,018 0,41 123 236 342 444 4,425
    S22511206 C 0,886 0,441 0,024   0,055 0,031 1,33 54 83 96 100 3,106
    S22511208 B 0,886 0,441 0,031   0,057 0,026 0,81 69 120 159 192 4,140
    S225112125 A 0,886 0,441 0,049   0,069 0,020 0,40 156 299 434 564 6,471
    S238207   0,906 0,323 0,028   0,059 0,031 1,14 63 101 122 135 4,394
    S238208   0,906 0,323 0,031   0,061 0,030 0,94 75 126 162 189 5,020
    S238209   0,906 0,323 0,035   0,067 0,031 0,89 109 186 242 288 5,646
    S23821   0,906 0,323 0,004   0,067 0,063 0,70 114 204 281 345 6,069
    S2310209   0,906 0,402 0,035   0,065 0,030 0,83 104 180 238 286 5,196
    S231021   0,906 0,402 0,039   0,067 0,028 0,70 121 217 296 366 5,774
    S23102125   0,906 0,402 0,049   0,075 0,026 0,92 194 366 524 674 6,993
    S231221   0,906 0,480 0,039   0,063 0,024 0,60 107 196 274 345 5,165
    S23122125   0,906 0,480 0,049   0,073 0,024 0,48 194 366 524 674 6,457
    S2312215   0,906 0,480 0,059   0,083 0,024 0,40 322 618 896 1165 7,747
    S251021   0,984 0,402 0,039   0,069 0,030 0,75 111 196 263 323 6,845
    S2512207 C 0,984 0,480 0,028   0,063 0,035 1,29 74 116 135 143 4,530
    S2512209 B 0,984 0,480 0,035   0,063 0,028 0,78 82 145 194 236 5,825
    S251221   0,984 0,480 0,039   0,071 0,031 0,80 132 230 306 370 6,243
    S25122125   0,984 0,480 0,049   0,077 0,028 0,56 191 354 502 633 7,773
    S2512215 A 0,984 0,480 0,059   0,081 0,022 0,37 234 451 658 859 9,707
    S2810208   1,102 0,402 0,031   0,069 0,037 1,19 78 124 149 162 7,394
    S281021   1,102 0,402 0,039   0,079 0,039 1,00 138 230 290 334 9,240
    S28102125   1,102 0,402 0,049   0,089 0,039 0,80 232 404 538 652 11,548
    S2810215   1,102 0,402 0,059   0,087 0,028 0,47 225 427 612 789 13,858
    S281221   1,102 0,480 0,039   0,077 0,037 0,95 133 223 285 333 8,629
    S28122125   1,102 0,480 0,049   0,083 0,033 0,68 190 341 468 582 10,787
    S2812215   1,102 0,480 0,059   0,089 0,030 0,50 258 485 692 888 12,946
    S2814208 C 1,102 0,559 0,031   0,071 0,039 1,25 98 153 180 193 6,332
    S281421 B 1,102 0,559 0,039   0,071 0,031 0,80 107 187 249 302 7,915
    S28142125   1,102 0,559 0,049   0,083 0,033 0,68 204 367 504 626 9,890
    S2814215 A 1,102 0,559 0,059   0,085 0,026 0,43 232 443 639 827 11,874
    S3151221   1,240 0,480 0,039   0,083 0,043 1,10 132 214 263 294 11,100
    S315122125   1,240 0,480 0,049   0,087 0,037 0,76 171 302 405 496 13,819
    S31512215   1,240 0,480 0,059   0,093 0,033 0,57 232 430 606 767 16,537
    S31516308 C 1,240 0,642 0,031   0,073 0,041 1,31 86 133 154 162 7,899
    S315163125 B 1,240 0,642 0,049   0,085 0,035 0,72 178 317 430 530 12,344
    S31516315   1,240 0,642 0,059   0,094 0,035 0,60 283 520 726 917 14,808
    S315163175 A 1,240 0,642 0,069   0,096 0,028 0,40 313 600 870 1132 17,282
    S3151632   1,240 0,642 0,079   0,108 0,030 0,38 494 953 1388 1811 19,745
    S341221   1,339 0,484 0,039   0,087 0,047 1,20 132 209 250 272 13,655
    S34122125   1,339 0,484 0,049   0,096 0,047 0,96 213 357 455 530 17,070
    S3412215   1,339 0,484 0,059   0,106 0,047 0,80 325 568 756 916 20,459
    S34143125   1,339 0,563 0,049   0,094 0,045 0,92 205 348 448 528 16,160
    S3414315   1,339 0,563 0,059   0,100 0,041 0,70 275 493 672 833 19,398
    S3416315   1,339 0,642 0,059   0,100 0,041 0,70 290 520 709 879 18,151
    S341632   1,339 0,642 0,079   0,112 0,033 0,43 471 900 1300 1686 24,202
    S35518309 C 1,398 0,720 0,035   0,081 0,045 1,28 103 160 187 199 11,319
    S355183125 B 1,398 0,720 0,049   0,089 0,039 0,80 164 287 382 463 15,721
    S3551832 A 1,398 0,720 0,079   0,110 0,031 0,40 419 804 1166 1517 25,155
    S40143125   1,575 0,563 0,049   0,104 0,055 1,12 203 328 400 446 23,711
    S40143150   1,575 0,563 0,059   0,110 0,051 0,87 267 459 600 716 28,451
    S40143175   1,575 0,563 0,069   0,120 0,051 0,74 387 686 926 1137 33,193
    S401432   1,575 0,563 0,079   0,120 0,041 0,53 405 756 1072 1370 37,935
    S4016315   1,575 0,642 0,059   0,110 0,051 0,87 275 473 618 738 27,203
    S40163175   1,575 0,642 0,069   0,122 0,053 0,77 423 744 997 1216 31,738
    S401632   1,575 0,642 0,079   0,122 0,043 0,55 443 823 1162 1479 36,374
    S401832   1,575 0,720 0,079   0,124 0,045 0,58 491 906 1272 1612 34,390
    S402041 C 1,575 0,803 0,039   0,091 0,051 1,30 127 197 229 241 16,092
    S4020415 B 1,575 0,803 0,059   0,104 0,045 0,77 249 439 589 720 24,136
    S402042   1,575 0,803 0,079   0,122 0,043 0,55 489 908 1282 1632 32,165
    S40204225 A 1,575 0,803 0,089   0,124 0,035 0,40 525 1007 1461 1901 36,204
    S4020425   1,575 0,803 0,098   0,136 0,037 0,38 753 1451 2111 2752 40,225
    S45224125 C 1,772 0,882 0,049   0,112 0,063 1,28 234 364 425 451 25,880
    S45224175 B 1,772 0,882 0,069   0,120 0,051 0,74 343 607 820 1006 36,231
    S4522425 A 1,772 0,882 0,098   0,138 0,039 0,40 623 1196 1735 2256 51,760
    S48163150   1,890 0,642 0,059   0,118 0,059 1,00 236 391 493 569 41,557
    S50184125   1,969 0,724 0,049   0,112 0,063 1,28 170 265 309 328 36,722
    S50184150   1,969 0,724 0,059   0,124 0,065 1,10 262 425 521 585 44,066
    S501842   1,969 0,724 0,079   0,144 0,065 0,83 501 870 1150 1386 58,755
    S5018425   1,969 0,724 0,098   0,163 0,065 0,66 870 1574 2168 2706 73,445
    S501843   1,969 0,724 0,118   0,165 0,047 0,40 939 1803 2615 3401 88,134
    S502042   1,969 0,803 0,079   0,138 0,059 0,75 442 782 1054 1292 56,648
    S5020425   1,969 0,803 0,098   0,152 0,053 0,54 676 1259 1780 2270 70,808
    S502242   1,969 0,882 0,079   0,142 0,063 0,80 505 882 1174 1423 54,320
    S5022425   1,969 0,882 0,098   0,154 0,055 0,56 733 1359 1913 2432 67,900
    S50254125 C 1,969 1,000 0,049   0,112 0,063 1,28 192 299 348 370 31,513
    S5025415   1,969 1,000 0,059   0,122 0,063 1,07 279 456 565 639 37,816
    S502542 B 1,969 1,000 0,079   0,134 0,055 0,70 438 785 1071 1326 50,422
    S50254225   1,969 1,000 0,089   0,148 0,059 0,67 653 1180 1622 2023 56,725
    S5025425   1,969 1,000 0,098   0,154 0,055 0,56 781 1447 2037 2590 63,028
    S502543 A 1,969 1,000 0,118   0,161 0,043 0,37 957 1847 2692 3516 75,632
    S5628515 C 2,205 1,122 0,059   0,136 0,077 1,30 328 508 589 622 47,375
    S562852 B 2,205 1,122 0,079   0,142 0,063 0,80 429 750 998 1209 63,169
    S5628525   2,205 1,122 0,098   0,165 0,067 0,68 818 1473 2018 2510 78,961
    S562853 A 2,205 1,122 0,118   0,169 0,051 0,43 931 1775 2560 3316 94,752
    S602052   2,362 0,807 0,079   0,165 0,087 1,10 568 921 1130 1267 86,439
    S6020525   2,362 0,807 0,098   0,185 0,087 0,88 933 1597 2081 2475 108,046
    S602053   2,362 0,807 0,118   0,205 0,087 0,73 1446 2569 3477 4276 129,656
    S6025525   2,362 1,004 0,098   0,173 0,075 0,76 775 1367 1838 2247 100,233
    S602553   2,362 1,004 0,118   0,183 0,065 0,55 1011 1878 2649 3373 120,277
    S6030525   2,362 1,201 0,098   0,177 0,079 0,80 913 1593 2120 2570 90,718
    S60305275   2,362 1,201 0,108   0,187 0,079 0,73 1152 2050 2778 3421 99,790
    S603053   2,362 1,201 0,118   0,185 0,067 0,57 1143 2115 2973 3775 127,004
    S6030535   2,362 1,201 0,138   0,197 0,059 0,43 1482 2827 4081 5289 127,004
    S633118 C 2,480 1,220 0,071   0,163 0,093 1,31 531 822 953 1003 73,592
    S633125 B 2,480 1,220 0,098   0,167 0,069 0,70 661 1185 1616 2002 102,211
    S63313   2,480 1,220 0,118   0,189 0,067 0,57 1017 1882 2646 3360 124,859
    S633135 A 2,480 1,220 0,138   0,193 0,055 0,40 1214 2329 3378 4394 143,095
    S702453   2,756 0,965 0,118   0,209 0,091 0,77 1142 2012 2699 3296 175,325
    S7024535   2,756 0,965 0,138   0,236 0,098 0,71 1899 3389 4607 5690 204,547
    S702552   2,756 1,004 0,079   0,177 0,098 1,25 541 848 997 1069 115,524
    S7030525   2,756 1,201 0,098   0,193 0,094 0,96 844 1416 1805 2104 134,892
    S703053   2,756 1,201 0,118   0,201 0,083 0,70 1051 1883 2569 3182 161,870
    S703553   2,756 1,398 0,118   0,201 0,083 0,70 1130 2025 2762 3421 148,413
    S7035535   2,756 1,398 0,138   0,209 0,071 0,51 1366 2559 3637 4657 173,149
    S703554   2,756 1,398 0,157   0,228 0,071 0,45 1969 3739 5378 6951 197,884
    S703554375   2,756 1,398 0,157 0,148 0,228 0,071 0,45 2061 3826 5378 7566 185,517
    S704054375   2,756 1,594 0,157 0,148 0,224 0,067 0,43 2118 3958 5595 7973 166,149
    S704054   2,756 1,594 0,157   0,224 0,067 0,43 2029 3873 5595 7256 177,225
    S704055   2,756 1,594 0,197   0,252 0,055 0,28 3068 6007 8860 11670 221,531
    S704055   2,756 1,594 0,197 0,185 0,252 0,055 0,28 3148 6083 8860 13786 208,240
    S71362 C 2,795 1,417 0,079   0,181 0,102 1,30 643 996 1156 1220 101,803
    S713625 B 2,795 1,417 0,098   0,177 0,079 0,80 651 1136 1512 1833 127,255
    S71364 A 2,795 1,417 0,157   0,220 0,063 0,40 1659 3183 4616 6005 203,608
    S71364375   2,795 1,417 0,157 0,148 0,220 0,063 0,40 1728 3247 4616 6668 190,880
    S8030525   3,150 1,201 0,098   0,209 0,110 1,12 824 1329 1621 1807 185,860
    S80313   3,150 1,220 0,118   0,217 0,098 0,83 1019 1764 2327 2799 221,780
    S80314   3,150 1,220 0,157   0,240 0,083 0,53 1645 3075 4360 5573 295,706
    S80314375   3,150 1,220 0,157 0,148 0,240 0,083 0,53 1735 3158 4360 5919 277,224
    S80363 3,150 1,417 0,118 0,224 0,106 0,90 1214 2067 2680 3171 208,118
    S80364   3,150 1,417 0,157   0,244 0,087 0,55 1825 3391 4784 6091 279,436
    S80364375   3,150 1,417 0,157 0,148 0,244 0,087 0,55 1928 3487 4784 6421 261,971
    S8041225 C 3,150 1,614 0,089   0,205 0,116 1,31 831 1285 1487 1562 144,314
    S80413 B 3,150 1,614 0,118   0,209 0,091 0,77 1000 1762 2365 2887 192,421
    S80414   3,150 1,614 0,157   0,244 0,087 0,55 1962 3645 5142 6547 256,560
    S80414375   3,150 1,614 0,157 0,148 0,244 0,087 0,55 2073 3748 5142 6902 240,524
    S80415 A 3,150 1,614 0,197   0,264 0,067 0,34 2657 5154 7544 9881 320,702
    S8041547   3,150 1,614 0,197 0,185 0,264 0,067 0,34 2745 5237 7544 11248 301,460
    S904625 C 3,543 1,811 0,098   0,224 0,126 1,28 951 1480 1727 1834 203,334
    S904635 B 3,543 1,811 0,138   0,236 0,098 0,71 1312 2342 3184 3931 284,669
    S90465 A 3,543 1,811 0,197   0,276 0,079 0,40 2533 4860 7049 9169 406,671
    S9046547   3,543 1,811 0,197 0,185 0,276 0,079 0,40 2633 4954 7049 10148 382,270
    S100414   3,937 1,614 0,157   0,283 0,126 0,80 1959 3421 4553 5518 452,284
    S10041438   3,937 1,614 0,157 0,150 0,283 0,126 0,80 2072 3526 4553 5524 429,672
    S100415   3,937 1,614 0,197   0,305 0,108 0,55 2775 5156 7275 9262 565,355
    S10041547   3,937 1,614 0,197 0,185 0,305 0,108 0,55 2925 5297 7275 9752 531,435
    S1005127 C 3,937 2,008 0,106   0,244 0,138 1,30 1074 1666 1935 2044 271,530
    S1005135 B 3,937 2,008 0,138   0,248 0,110 0,80 1264 2208 2938 3562 351,983
    S100514   3,937 2,008 0,157   0,276 0,118 0,75 1950 3449 4648 5696 402,266
    S10051438   3,937 2,008 0,157 0,150 0,276 0,118 0,75 2058 3550 4648 5745 382,153
    S100515   3,937 2,008 0,197   0,307 0,110 0,56 3130 5802 8169 10384 502,832
    S10051547   3,937 2,008 0,197 0,185 0,307 0,110 0,56 3302 5963 8169 10904 472,664
    S100516 A 3,937 2,008 0,236   0,323 0,087 0,37 3835 7405 10796 14098 603,400
    S10051656   3,937 2,008 0,236 0,220 0,323 0,087 0,37 3991 7551 10796 15996 563,172
    S100517655   3,937 2,008 0,276 0,258 0,362 0,087 0,31 6154 11792 17050 26074 658,712
    S112573 C 4,409 2,244 0,118   0,272 0,154 1,30 1312 2032 2358 2487 379,012
    S112574 B 4,409 2,244 0,157   0,283 0,126 0,80 1717 2999 3991 4837 505,347
    S112574375   4,409 2,244 0,157 0,148 0,283 0,126 0,80 1842 3115 3991 4826 473,764
    S112576 A 4,409 2,244 0,236   0,335 0,098 0,42 3552 6793 9826 12755 758,021
    S11257656   4,409 2,244 0,236 0,220 0,335 0,098 0,42 3717 6948 9826 14132 707,487
    S125414   4,921 1,614 0,157   0,323 0,165 1,05 1939 3180 3956 4500 745,382
    S125514   4,921 2,008 0,157   0,335 0,177 1,13 2270 3657 4455 4959 708,084
    S12551438   4,921 2,008 0,157 0,150 0,335 0,177 1,13 2407 3784 4455 4781 672,680
    S125515   4,921 2,008 0,197   0,350 0,154 0,78 2937 5155 6895 8395 885,106
    S125515475   4,921 2,008 0,197 0,187 0,350 0,154 0,78 3103 5310 6895 8429 840,851
    S125516   4,921 2,008 0,236   0,370 0,134 0,57 3828 7085 9961 12646 1062,126
    S125516565   4,921 2,008 0,236 0,222 0,370 0,134 0,57 4034 7277 9961 13246 1000,236
    S125615   4,921 2,402 0,197   0,354 0,157 0,80 3286 5739 7636 9255 808,992
    S12561547   4,921 2,402 0,197 0,187 0,354 0,157 0,80 3474 5914 7636 9266 768,542
    S125616   4,921 2,402 0,236   0,378 0,142 0,60 4449 8169 11403 14394 970,789
    S12561656   4,921 2,402 0,236 0,220 0,378 0,142 0,60 4739 8439 11403 14994 906,070
    S12561875   4,921 2,402 0,315 0,295 0,429 0,114 0,36 7741 14681 21037 31056 1213,487
    S1256435 C 4,921 2,520 0,138   0,315 0,177 1,29 1914 2974 3466 3672 548,454
    S125645   4,921 2,520 0,197   0,335 0,138 0,70 2751 4929 6724 8327 783,507
    S12564547   4,921 2,520 0,197 0,185 0,335 0,138 0,70 2929 5094 6724 8469 736,495
    S125646 B 4,921 2,520 0,236   0,378 0,142 0,60 4574 8399 11725 14801 940,206
    S12564656   4,921 2,520 0,236 0,220 0,378 0,142 0,60 4873 8677 11725 15417 877,527
    S125647655   4,921 2,520 0,276 0,258 0,394 0,118 0,43 5739 10704 15111 21536 1026,392
    S12564875 A 4,921 2,520 0,315 0,295 0,417 0,102 0,33 6996 13381 19317 24966 1168,228
    S125716   4,921 2,795 0,236   0,366 0,130 0,55 4392 8161 11514 14659 863,142
    S12571656   4,921 2,795 0,236 0,220 0,366 0,130 0,55 4659 8410 11514 15486 805,599
    S125718745   4,921 2,795 0,315 0,293 0,429 0,114 0,36 8636 16345 23372 34829 1071,734
    S125711093   4,921 2,795 0,394 0,366 0,465 0,071 0,18 9627 18902 27904 50196 1337,869
    S1407238 C 5,512 2,835 0,150   0,343 0,193 1,29 2139 3321 3866 4091 744,575
    S140725  B 5,512 2,835 0,197   0,354 0,157 0,80 2701 4717 6277 7608 979,707
    S14072547   5,512 2,835 0,197 0,185 0,354 0,157 0,80 2888 4891 6277 7597 920,923
    S14072875 A 5,512 2,835 0,315 0,295 0,441 0,126 0,40 7172 13481 19165 27682 1469,558
    S150615   5,906 2,402 0,197   0,406 0,209 1,06 3438 5625 6978 7915 1276,213
    S150615475   5,906 2,402 0,197 0,187 0,406 0,209 1,06 3647 5819 6978 7680 1212,402
    S150616   5,906 2,402 0,236   0,425 0,189 0,80 4397 7680 10219 12387 1531,457
    S150716   5,906 2,795 0,236   0,427 0,191 0,81 4736 8254 10959 13259 1423,808
    S15061657   5,906 2,402 0,236 0,224 0,425 0,189 0,80 4650 7914 10219 12401 1454,884
    S15071656   5,906 2,795 0,236 0,220 0,427 0,191 0,81 5104 8596 10959 13188 1328,888
    S15071875   5,906 2,795 0,315 0,295 0,474 0,159 0,51 8067 14760 20471 28029 1779,651
    S150617655   5,906 2,402 0,276 0,258 0,465 0,189 0,69 6878 11981 15836 20064 1671,841
    S15081875   5,906 3,189 0,315 0,295 0,461 0,146 0,34 5343 10191 14708 18931 1586,008
    S150811094   5,906 3,189 0,394 0,370 0,528 0,134 0,34 12949 24704 35587 53059 2036,430
    S1608243 C 6,299 3,228 0,169   0,390 0,220 1,30 2734 4234 4911 5176 1103,212
    S1608243415   6,299 3,228 0,169 0,163 0,390 0,220 1,30 2845 4336 4911 5002 1064,728
    S160826   6,299 3,228 0,236   0,413 0,177 0,75 3867 6841 9219 11299 1539,367
    S16082656 B 6,299 3,228 0,236 0,220 0,413 0,177 0,75 4158 7111 9219 11367 1436,742
    S160821094 A 6,299 3,228 0,394 0,370 0,531 0,138 0,35 11363 21630 31098 46077 2411,854
    S1608211102   6,299 3,228 0,433 0,402 0,571 0,138 0,32 14990 28627 41257 63882 2616,884
    S1809248 C 7,087 3,622 0,189   0,433 0,244 1,29 3293 5110 5944 6287 1561,614
    S180924846   7,087 3,622 0,189 0,181 0,433 0,244 1,29 3451 5258 5944 6034 1496,545
    S180926   7,087 3,622 0,236   0,437 0,201 0,85 3722 6419 8431 10101 1952,017
    S18092656 B 7,087 3,622 0,236 0,220 0,437 0,201 0,85 4016 6692 8431 9971 1821,883
    S180921094 A 7,087 3,622 0,394 0,370 0,551 0,157 0,40 10532 19815 28195 40592 3057,808
    S1809213121   7,087 3,622 0,512 0,476 0,650 0,138 0,27 19013 36732 53478 85786 3937,451
    S20082548   7,874 3,228 0,197 0,189 0,413 0,217 1,10 2181 3462 4137 4519 2160,528
    S20082658   7,874 3,228 0,236 0,228 0,512 0,276 1,17 5013 7868 9262 9937 2623,498
    S20082875   7,874 3,228 0,315 0,295 0,559 0,244 0,78 7985 13594 17543 21431 3392,910
    S200828581   7,874 3,228 0,335 0,319 0,571 0,236 0,71 8655 15107 20076 25201 3659,669
    S200821094   7,874 3,228 0,394 0,370 0,610 0,217 0,55 11702 21187 29101 39010 4250,507
    S20082121125   7,874 3,228 0,472 0,443 0,654 0,181 0,38 15257 28794 41081 59900 5088,263
    S2008213121   7,874 3,228 0,512 0,476 0,650 0,138 0,27 13961 26977 39297 63014 5467,458
    S200921094   7,874 3,622 0,394 0,370 0,614 0,220 0,56 12512 22594 30954 41315 4030,045
    S20092121125   7,874 3,622 0,472 0,443 0,661 0,189 0,40 16765 31512 44798 64706 4821,504
    S20092141305   7,874 3,622 0,551 0,514 0,713 0,161 0,29 21541 41425 60075 94087 5593,121
    S20010255 C 7,874 4,016 0,217   0,492 0,276 1,27 4455 6943 8118 8638 2213,438
    S2001025553   7,874 4,016 0,217 0,209 0,492 0,276 1,27 4644 7118 8118 8349 2132,013
    S200102875 B 7,874 4,016 0,315 0,295 0,535 0,220 0,70 7501 13029 17171 21627 3015,920
    S2001028378   7,874 4,016 0,327 0,307 0,563 0,236 0,72 9105 15737 20638 25763 3130,560
    S200102986   7,874 4,016 0,354 0,339 0,575 0,220 0,62 9914 17715 24077 31159 3461,253
    S2001021094   7,874 4,016 0,394 0,370 0,614 0,220 0,56 13209 23852 32678 43616 3783,128
    S20010211103   7,874 4,016 0,433 0,406 0,591 0,157 0,36 11128 21110 30237 44670 4144,686
    S200102121125 A 7,874 4,016 0,472 0,443 0,638 0,165 0,35 15058 28641 41145 61215 4526,085
    S200102141305   7,874 4,016 0,551 0,514 0,717 0,165 0,30 23377 44888 65011 101220 5249,200
    S200112658   7,874 4,409 0,236 0,228 0,472 0,236 1,00 4429 7239 8925 10139 2160,528
    S200112121125   7,874 4,409 0,472 0,443 0,638 0,165 0,35 16112 30645 44025 65500 4197,596
    S200112141305   7,874 4,409 0,551 0,514 0,689 0,138 0,25 20362 39503 57722 94062 4870,006
    S2001121514   7,874 4,409 0,591 0,551 0,709 0,118 0,20 21020 41163 60631 104582 5224,949
    S20011216148   7,874 4,409 0,630 0,583 0,780 0,150 0,24 32927 63929 93459 157220 5522,573
    S2251126562 C 8,858 4,409 0,256 0,244 0,535 0,280 1,09 5301 8412 10022 10929 3207,722
    S225112875 B 8,858 4,409 0,315 0,295 0,571 0,256 0,81 7390 12457 15905 19137 3882,336
    S2251129845   8,858 4,409 0,354 0,333 0,610 0,256 0,72 9802 16928 22211 27719 4365,148
    S2251121094   8,858 4,409 0,394 0,370 0,638 0,244 0,62 11870 21110 28483 37049 4850,164
    S22511210810   8,858 4,409 0,425 0,394 0,650 0,224 0,53 13061 23650 32463 44288 5180,857
    S225112121125 A 8,858 4,409 0,472 0,443 0,669 0,197 0,42 14500 27143 38446 55030 5822,401
    S22511216149   8,858 4,409 0,630 0,587 0,807 0,177 0,28 28867 55638 80839 128119 7711,761
    S2501021094   9,843 4,016 0,394 0,370 0,709 0,315 0,80 13074 22140 28413 34389 6655,748
    S250102121125   9,843 4,016 0,472 0,443 0,748 0,276 0,58 16872 30242 41132 54409 7965,292
    S250127767 C 9,843 5,000 0,276 0,264 0,583 0,307 1,11 6046 9560 11345 12305 4221,847
    S250127757   9,843 5,000 0,295 0,276 0,650 0,354 1,20 9420 14478 16524 16883 4409,240
    S250127875   9,843 5,000 0,315 0,295 0,630 0,315 1,00 8641 13901 16820 18762 4726,705
    S2501279845   9,843 5,000 0,354 0,333 0,654 0,299 0,84 10319 17265 21874 25988 5335,180
    S2501279286   9,843 5,000 0,362 0,339 0,685 0,323 0,89 12410 20458 25493 29675 5423,365
    S2501271094 B 9,843 5,000 0,394 0,370 0,669 0,276 0,70 11661 20279 26764 33713 5923,814
    S25012710599   9,843 5,000 0,413 0,390 0,709 0,295 0,71 14568 25291 33294 41702 6239,075
    S25012711104   9,843 5,000 0,433 0,409 0,740 0,307 0,71 17310 30102 39769 49908 6547,721
    S250127121125   9,843 5,000 0,472 0,443 0,760 0,287 0,61 19701 35075 47391 62020 7090,058
    S25012713122   9,843 5,000 0,512 0,480 0,772 0,260 0,51 21110 38622 53572 73243 7694,124
    S250127135126   9,843 5,000 0,531 0,496 0,772 0,240 0,45 21177 39207 55011 77627 7936,632
    S25012714131 A 9,843 5,000 0,551 0,516 0,772 0,220 0,40 20961 39374 55939 80983 8256,302
    S250127145136   9,843 5,000 0,571 0,535 0,787 0,217 0,38 22571 42646 60879 88935 8575,972
    S25012715141   9,843 5,000 0,591 0,555 0,827 0,236 0,40 27539 51819 73715 106133 8884,619
    S25012716149   9,843 5,000 0,630 0,587 0,858 0,228 0,36 31817 60216 86106 128315 9391,681
    S2501271681565   9,843 5,000 0,661 0,616 0,866 0,205 0,31 32103 61486 88890 137494 9854,651
    S2501271751635   9,843 5,000 0,689 0,644 0,866 0,177 0,26 30574 59260 86529 139270 10295,575
    S250127185173   9,843 5,000 0,728 0,681 0,906 0,177 0,24 35902 69781 102131 166314 10912,869
    S270127106510   10,630 5,000 0,419 0,394 0,709 0,289 0,69 12095 21065 27854 35228 7716,170
    S27014222   10,630 5,591 0,866   1,059 0,193 0,22 55910 110314 163729 216604 15763,033
    S28012712114   11,024 5,000 0,472 0,449 0,843 0,370 0,78 21447 36667 47570 58068 9656,236
    S2801271918   11,024 5,000 0,748 0,709 0,984 0,236 0,32 40061 77020 111686 166719 15233,924
    S28014212113   11,024 5,591 0,472 0,445 0,827 0,354 0,75 21379 36734 47862 59103 8950,757
    S28014215141   11,024 5,591 0,591 0,555 0,843 0,252 0,43 23762 44422 62834 89205 11155,377
    S280142166156   11,024 5,591 0,654 0,614 0,915 0,262 0,40 32957 62003 88193 126973 12345,872
    S2801421745164   11,024 5,591 0,687 0,646 0,941 0,254 0,37 36487 69152 99006 145025 12985,212
    S28014218169   11,024 5,591 0,709 0,665 0,945 0,236 0,33 36554 69826 100692 151072 13382,043
    S280142189178   11,024 5,591 0,744 0,701 0,969 0,224 0,30 39522 76053 110382 168315 14087,522
    S280142203191   11,024 5,591 0,799 0,752 1,000 0,201 0,25 42849 83247 121870 193944 15123,693
    S280142222065   11,024 5,591 0,866 0,813 1,037 0,171 0,20 45591 89384 131806 224113 16336,234
    S280152128119   11,024 5,984 0,504 0,469 0,780 0,276 0,55 18457 33272 45524 61418 8950,757
    S2801521514   11,024 5,984 0,591 0,551 0,843 0,252 0,43 25021 46648 65802 94128 10516,037
    S280152185174   11,024 5,984 0,728 0,685 0,929 0,201 0,28 34328 66409 96803 150960 13073,397
    S30012712113   11,811 5,000 0,472 0,445 0,827 0,354 0,75 17153 29450 38375 47390 11353,793
    S30012713123   11,811 5,000 0,512 0,484 0,807 0,295 0,58 15939 28731 39319 51954 12345,872
    S30012714133   11,811 5,000 0,551 0,524 0,827 0,276 0,50 17603 32418 45277 61530 13359,997
    S300127153   11,811 5,000 0,602   0,898 0,295 0,49 23515 44288 63217 81246 15366,201
    S30012716152   11,811 5,000 0,630 0,598 0,957 0,327 0,52 31518 57776 80347 108403 15255,970
    S30012717161   11,811 5,000 0,669 0,634 0,937 0,268 0,40 28866 54449 77672 110741 16159,865
    S3001271741645   11,811 5,000 0,685 0,648 0,892 0,207 0,30 22728 43793 63621 96264 16512,604
    S30015285825   11,811 5,984 0,335 0,325 0,661 0,327 0,98 7037 11578 14410 16568 7495,708
    S3001521094   11,811 5,984 0,394 0,370 0,787 0,394 1,00 14590 23493 28461 31811 8553,926
    S30015212113   11,811 5,984 0,472 0,445 0,827 0,354 0,75 18614 31968 41657 51459 10273,529
    S30015213122   11,811 5,984 0,512 0,480 0,866 0,354 0,69 22751 39612 52336 66139 11089,239
    S30015214132   11,811 5,984 0,551 0,520 0,866 0,315 0,57 23043 41522 56809 75356 11993,133
    S300152145136   11,811 5,984 0,571 0,535 0,866 0,295 0,52 23245 42399 58653 79875 12367,918
    S30015215141   11,811 5,984 0,591 0,555 0,906 0,315 0,53 27674 50335 69444 93768 12830,888
    S300152155146   11,811 5,984 0,610 0,575 0,925 0,315 0,52 30147 55123 76413 103817 13271,812
    S300152161151   11,811 5,984 0,634 0,594 0,933 0,299 0,47 31294 57776 80819 112427 13734,783
    S300152165   11,811 5,984 0,650   0,906 0,256 0,39 26415 50717 73648 95859 15013,462
    S3001521716   11,811 5,984 0,669 0,630 0,961 0,291 0,44 34980 65262 92172 130120 14550,492
    S30015218168   11,811 5,984 0,709 0,661 0,984 0,276 0,39 38420 72321 102896 150398 15278,017
    S300152185174   11,811 5,984 0,728 0,685 0,984 0,256 0,35 37746 71849 103300 152781 15829,172
    S300152195183   11,811 5,984 0,768 0,720 1,031 0,264 0,34 45457 86597 124590 185828 16644,881
    S30015220188   11,811 5,984 0,787 0,740 1,004 0,217 0,28 38892 75199 109617 171283 17085,805
    S300152205193   11,811 5,984 0,807 0,760 1,043 0,236 0,29 46019 88733 128996 198103 17548,775
    S30018212111   11,811 7,165 0,472 0,437 0,709 0,236 0,50 12230 22279 30776 42624 8575,972
    S3201728176   12,598 6,772 0,319 0,299 0,642 0,323 1,01 5890 9442 11375 12634 7517,754
    S320172985   12,598 6,772 0,354 0,335 0,748 0,394 1,11 10566 16613 19581 21020 8421,648
    S32017213122   12,598 6,772 0,512 0,480 0,787 0,276 0,54 14478 26303 36194 48806 12081,318
    S32017215141   12,598 6,772 0,591 0,555 0,827 0,236 0,40 17445 32845 46738 67286 13955,245
    S34017292865   13,386 6,772 0,362 0,341 0,764 0,402 1,11 9824 15422 18142 19401 10119,206
    S3401729589   13,386 6,772 0,374 0,350 0,819 0,445 1,19 12814 19761 22661 23380 10405,806
    S34017210599   13,386 6,772 0,413 0,390 0,886 0,472 1,14 17603 27472 32035 33901 11574,255
    S34017211104   13,386 6,772 0,433 0,409 0,882 0,449 1,04 17603 28191 33946 37543 12169,502
    S340172115108   13,386 6,772 0,453 0,425 0,902 0,449 0,99 19558 31541 38308 42939 12632,473
    S340172125118   13,386 6,772 0,492 0,465 0,906 0,413 0,84 20413 34284 43613 52021 13800,921
    S340172135127   13,386 6,772 0,531 0,500 0,925 0,394 0,74 22773 39184 51167 63419 14859,139
    S340172137129   13,386 6,772 0,539 0,508 0,957 0,417 0,77 25853 44108 57079 69848 15079,601
    S340172142133   13,386 6,772 0,559 0,524 0,961 0,402 0,72 26707 46131 60451 75559 15542,571
    S340172146137   13,386 6,772 0,575 0,539 0,988 0,413 0,72 29832 51571 67645 84551 16027,587
    S340172153144   13,386 6,772 0,602 0,567 0,972 0,370 0,61 28371 50515 68275 89047 16843,297
    S340172158148   13,386 6,772 0,622 0,583 1,004 0,382 0,61 32373 57529 77604 101322 17306,267
    S340172162152   13,386 6,772 0,638 0,598 1,008 0,370 0,58 32980 59170 80572 106695 17769,237
    S3401721716   13,386 6,772 0,669 0,630 0,996 0,327 0,49 31541 58068 81022 111528 18717,224
    S340172173163   13,386 6,772 0,681 0,642 1,028 0,346 0,51 35677 65375 90801 123758 19047,917
    S34017218169   13,386 6,772 0,709 0,665 1,024 0,315 0,44 35160 65420 92127 129783 19753,395
    S34017220187   13,386 6,772 0,787 0,736 1,102 0,315 0,40 47098 88463 125646 182051 21869,830
    S34017222206   13,386 6,772 0,866 0,811 1,102 0,236 0,27 43950 84956 123780 195427 24030,358
    S360182155146   14,173 7,165 0,610 0,575 0,925 0,315 0,52 20907 38218 52988 72007 19136,102
    S36018220188   14,173 7,165 0,787 0,740 1,114 0,327 0,42 43793 82101 116452 166314 24691,744
    S36018221197   14,173 7,165 0,827 0,776 1,102 0,276 0,33 40915 78121 112630 169214 25794,054
    S360182215202   14,173 7,165 0,846 0,795 1,161 0,315 0,37 51189 96938 138708 202981 26455,440
    S36018223216   14,173 7,165 0,906 0,850 1,189 0,283 0,31 54696 104919 151904 230880 28219,136
    S37020225232   14,567 7,953 0,984 0,913 1,236 0,252 0,26 60968 118025 172137 281462 30203,294
    S37020226242   14,567 7,953 1,024 0,953 1,291 0,268 0,26 72951 141181 205814 332719 31526,066
    S3801521918   14,961 5,984 0,748 0,709 1,142 0,394 0,53 39252 71737 99456 134009 29762,370
    S380192135127   14,961 7,559 0,531 0,500 1,031 0,500 0,94 27045 44198 54494 62407 18562,900
    S38019225234   14,961 7,559 0,984 0,921 1,299 0,315 0,32 70388 134729 194596 296300 34171,610
    S38020212115   14,961 7,953 0,472 0,453 0,984 0,512 1,08 22054 35138 42107 46243 16203,957
    S38020215141   14,961 7,953 0,591 0,555 1,063 0,472 0,80 32463 54989 70568 85405 19841,580
    S38021218167   14,961 8,346 0,709 0,657 1,063 0,354 0,50 35520 64813 89632 123915 22487,124
    S4002021096   15,748 7,953 0,394 0,378 0,866 0,472 1,20 11263 17513 20323 21402 15542,571
    S40020212113   15,748 7,953 0,472 0,445 1,043 0,571 1,21 24167 37184 42534 43771 18298,346
    S40020214132   15,748 7,953 0,551 0,520 1,063 0,512 0,93 27517 45142 55955 64453 21384,814
    S40020216151   15,748 7,953 0,630 0,594 1,102 0,472 0,75 32957 56675 73918 91318 24471,282
    S40020219179   15,748 7,953 0,748 0,705 1,181 0,433 0,58 44715 80415 109752 145182 29100,984
    S400202203191   15,748 7,953 0,799 0,752 1,224 0,425 0,53 51909 94488 130412 176094 30864,680
    S400202212199   15,748 7,953 0,835 0,783 1,236 0,402 0,48 54112 99703 139202 192685 32187,452
    S400202225212   15,748 7,953 0,886 0,835 1,280 0,394 0,44 61800 115103 162313 227957 34392,072
    S40020230282   15,748 7,953 1,181 1,110 1,465 0,283 0,24 94982 184951 271121 437255 45635,634
    S440212185   17,323 8,346 0,728   1,260 0,531 0,73 42804 76098 103053 126860 37478,540
    S44025225232   17,323 9,921 0,984 0,913 1,299 0,315 0,32 57889 110539 159278 245942 41005,932
    S45020225524   17,717 7,953 1,004 0,945 1,343 0,339 0,34 54292 103682 149499 222787 52690,418
    S45025221195   17,717 9,921 0,827 0,768 1,299 0,472 0,57 56472 101120 137336 183198 36817,154
    S45025225233   17,717 9,921 0,984 0,917 1,331 0,346 0,35 60586 114968 164786 247066 44092,400
    S4702373331   18,504 9,331 1,299 1,220 1,654 0,354 0,27 116024 224585 327323 513016 69445,530
    S48025220319   18,898 9,921 0,799 0,748 1,299 0,500 0,63 46626 82550 110944 144171 43210,552
    S480252207   18,898 9,921 0,815   1,441 0,626 0,77 64183 112990 151589 185041 46958,406
    S5002023735   19,685 7,953 1,457 1,378 1,748 0,291 0,20 104806 205679 303494 502001 99428,362
    S5002423230   19,685 9,528 1,260 1,181 1,614 0,354 0,28 91812 177240 257857 403309 78043,548
    S50025219   19,685 9,921 0,748   1,358 0,610 0,82 44984 78256 103705 125264 48281,178
    S60028222   23,622 11,102 0,866   1,732 0,866 1,00 76458 126973 160155 184681 83775,560
    S60028224   23,622 11,102 0,945   1,811 0,866 0,92 92981 157659 203453 239647 91491,730

    Part Nº OD
    mm
    ID
    mm
    t
    mm
    t'
    mm
    l0
    mm
    h0
    mm
    h0/t25% h0
    F(N)
    50% h0
    F(N)
    75% h0
    F(N)
    100% h0
    F(N)
    weight/1000pcs
    kgs
    S63203   6,00 3,20 0,30   0,45 0,15 0,50 45 84 119 153 0,044
    S83202   8,00 3,20 0,20   0,40 0,20 1,00 12 20 26 30 0,064
    S83203   8,00 3,20 0,30   0,55 0,25 0,83 46 79 104 126 0,099
    S83204   8,00 3,20 0,40   0,60 0,20 0,50 69 130 186 238 0,133
    S83205   8,00 3,20 0,50   0,70 0,20 0,40 128 246 357 465 0,166
    S84202 C 8,00 4,20 0,20   0,45 0,25 1,25 21 33 39 42 0,057
    S84203 B 8,00 4,20 0,30   0,55 0,25 0,83 52 89 118 142 0,086
    S84204 A 8,00 4,20 0,40   0,60 0,20 0,50 78 147 210 269 0,114
    S103203   10,00 3,20 0,30   0,65 0,35 1,17 51 82 98 108 0,166
    S103204   10,00 3,20 0,40   0,70 0,30 0,75 75 133 179 220 0,221
    S103205   10,00 3,20 0,50   0,85 0,35 0,70 165 296 404 500 0,277
    S104204   10,00 4,20 0,40   0,70 0,30 0,75 79 140 189 232 0,203
    S104205   10,00 4,20 0,50   0,75 0,25 0,50 110 206 294 377 0,254
    S104206   10,00 4,20 0,60   0,85 0,25 0,42 182 347 502 652 0,304
    S1052025 C 10,00 5,20 0,25   0,55 0,30 1,20 30 48 58 63 0,112
    S105204 B 10,00 5,20 0,40   0,70 0,30 0,75 88 155 209 257 0,180
    S105205 A 10,00 5,20 0,50   0,75 0,25 0,50 122 228 325 418 0,225
    S124204   12,00 4,20 0,40   0,80 0,40 1,00 85 141 178 206 0,311
    S124205   12,00 4,20 0,50   0,90 0,40 0,80 143 249 331 402 0,389
    S124206   12,00 4,20 0,60   1,00 0,40 0,67 224 405 557 694 0,467
    S125205   12,00 5,20 0,50   0,90 0,40 0,80 150 263 350 424 0,360
    S125206   12,00 5,20 0,60   0,95 0,35 0,58 196 361 506 641 0,432
    S126205   12,00 6,20 0,50   0,85 0,35 0,70 134 239 326 404 0,325
    S126206   12,00 6,20 0,60   0,95 0,35 0,58 214 394 552 699 0,390
    S1255205   12,50 5,20 0,50   0,85 0,35 0,70 111 200 270 337 0,382
    S12562035 C 12,50 6,20 0,35   0,80 0,45 1,29 84 130 151 160 0,254
    S1256205 B 12,50 6,20 0,50   0,85 0,35 0,70 120 215 293 363 0,363
    S1256207 A 12,50 6,20 0,70   1,00 0,30 0,43 239 457 660 855 0,508
    S1472035 C 14,00 7,20 0,35   0,80 0,45 1,29 68 106 123 131 0,311
    S147205 B 14,00 7,20 0,50   0,90 0,40 0,80 120 210 279 338 0,444
    S147208 A 14,00 7,20 0,80   1,10 0,30 0,38 284 547 797 1040 0,711
    S155204   15,00 5,20 0,40   0,95 0,55 1,38 101 154 176 181 0,488
    S155205   15,00 5,20 0,50   1,00 0,50 1,00 133 221 278 321 0,610
    S155206   15,00 5,20 0,60   1,05 0,45 0,75 171 302 407 499 0,732
    S155207   15,00 5,20 0,70   1,25 0,55 0,79 340 596 797 969 0,854
    S156205   15,00 6,20 0,50   1,00 0,50 1,00 138 229 289 334 0,575
    S156206   15,00 6,20 0,60   1,05 0,45 0,75 178 314 424 519 0,690
    S156207   15,00 6,20 0,70   1,10 0,40 0,57 222 411 578 733 0,805
    S158207   15,00 8,20 0,70   1,10 0,40 0,57 256 474 666 844 0,681
    S158208   15,00 8,20 0,80   1,20 0,40 0,50 367 689 982 1261 0,778
    S168204 C 16,00 8,20 0,40   0,90 0,50 1,25 84 131 154 165 0,465
    S168206 B 16,00 8,20 0,60   1,05 0,45 0,75 172 304 410 503 0,698
    S168207   16,00 8,20 0,70   1,15 0,45 0,64 254 461 641 798 0,786
    S168208   16,00 8,20 0,80   1,20 0,40 0,50 308 579 825 1059 0,888
    S168209 A 16,00 8,20 0,90   1,25 0,35 0,39 363 697 1013 1319 1,047
    S186204   18,00 6,20 0,40   1,00 0,60 1,50 85 126 139 137 0,704
    S186205   18,00 6,20 0,50   1,10 0,60 1,20 130 206 245 267 0,880
    S186206   18,00 6,20 0,60   1,20 0,60 1,00 191 317 400 462 1,056
    S186207   18,00 6,20 0,70   1,40 0,70 1,00 354 588 742 855 1,232
    S186208   18,00 6,20 0,80   1,50 0,70 0,88 480 822 1072 1277 1,408
    S188207   18,00 8,20 0,70   1,25 0,55 0,79 255 446 596 725 1,108
    S188208   18,00 8,20 0,80   1,30 0,50 0,63 309 564 783 984 1,266
    S18821   18,00 8,20 1,00   1,50 0,50 0,50 559 1051 1497 1921 1,582
    S1892045 C 18,00 9,20 0,45   1,05 0,60 1,33 121 186 214 223 0,664
    S189207 B 18,00 9,20 0,70   1,20 0,50 0,71 233 417 566 699 1,033
    S18921 A 18,00 9,20 1,00   1,40 0,40 0,40 451 865 1254 1631 1,476
    S208205   20,00 8,20 0,50   1,15 0,65 1,30 128 199 231 243 1,026
    S208206   20,00 8,20 0,60   1,30 0,70 1,17 214 342 412 453 1,231
    S208207   20,00 8,20 0,70   1,35 0,65 0,93 262 442 569 668 1,436
    S208208   20,00 8,20 0,80   1,40 0,60 0,75 315 557 751 921 1,641
    S208209   20,00 8,20 0,90   1,50 0,60 0,67 423 765 1051 1311 1,846
    S20821   20,00 8,20 1,00   1,60 0,60 0,60 556 1020 1424 1798 2,051
    S2010204   20,00 10,20 0,40   0,90 0,50 1,25 53 84 99 106 0,730
    S2010205 C 20,00 10,20 0,50   1,15 0,65 1,30 141 219 254 268 0,912
    S2010208 B 20,00 10,20 0,80   1,35 0,55 0,69 304 547 748 929 1,460
    S2010209   20,00 10,20 0,90   1,45 0,55 0,61 412 754 1050 1323 1,642
    S201021   20,00 10,20 1,00   1,55 0,55 0,55 544 1010 1425 1815 1,824
    S2010211 A 20,00 10,20 1,10   1,55 0,45 0,41 548 1050 1521 1976 2,007
    S22511206 C 22,50 11,20 0,60   1,40 0,80 1,33 240 370 425 444 1,409
    S22511208 B 22,50 11,20 0,80   1,45 0,65 0,81 306 533 707 855 1,878
    S225112125 A 22,50 11,20 1,25   1,75 0,50 0,40 693 1330 1929 2509 2,935
    S238207   23,00 8,20 0,70   1,50 0,80 1,14 279 448 544 602 1,993
    S238208   23,00 8,20 0,80   1,55 0,75 0,94 332 560 719 842 2,277
    S238209   23,00 8,20 0,90   1,70 0,80 0,89 486 829 1078 1279 2,561
    S23821   23,00 8,20 1,00   1,70 1,60 0,70 507 909 1249 1536 2,753
    S2310209   23,00 10,20 0,90   1,65 0,75 0,83 463 802 1058 1273 2,357
    S231021   23,00 10,20 1,00   1,70 0,70 0,70 538 964 1315 1629 2,619
    S23102125   23,00 10,20 1,25   1,90 0,65 0,92 863 1630 2331 3000 3,172
    S231221   23,00 12,20 1,00   1,60 0,60 0,60 475 872 1217 1536 2,343
    S23122125   23,00 12,20 1,25   1,85 0,60 0,48 863 1630 2331 3000 2,929
    S2312215   23,00 12,20 1,50   2,10 0,60 0,40 1432 2748 3986 5184 3,514
    S251021   25,00 10,20 1,00   1,75 0,75 0,75 492 870 1168 1436 3,105
    S2512207 C 25,00 12,20 0,70   1,60 0,90 1,29 331 515 600 635 2,055
    S2512209 B 25,00 12,20 0,90   1,60 0,70 0,78 367 644 862 1050 2,642
    S251221   25,00 12,20 1,00   1,80 0,80 0,80 585 1021 1359 1647 2,832
    S25122125   25,00 12,20 1,25   1,95 0,70 0,56 848 1573 2232 2814 3,526
    S2512215 A 25,00 12,20 1,50   2,05 0,55 0,37 1040 2007 2926 3821 4,403
    S2810208   28,00 10,20 0,80   1,75 0,95 1,19 348 553 662 723 3,354
    S281021   28,00 10,20 1,00   2,00 1,00 1,00 615 1022 1289 1486 4,191
    S28102125   28,00 10,20 1,25   2,25 1,00 0,80 1030 1799 2394 2902 5,238
    S2810215   28,00 10,20 1,50   2,20 0,70 0,47 1003 1899 2723 3511 6,286
    S281221   28,00 12,20 1,00   1,95 0,95 0,95 590 992 1268 1482 3,914
    S28122125   28,00 12,20 1,25   2,10 0,85 0,68 844 1519 2083 2590 4,893
    S2812215   28,00 12,20 1,50   2,25 0,75 0,50 1149 2159 3077 3949 5,872
    S2814208 C 28,00 14,20 0,80   1,80 1,00 1,25 435 681 801 859 2,872
    S281421 B 28,00 14,20 1,00   1,80 0,80 0,80 476 832 1107 1342 3,590
    S28142125   28,00 14,20 1,25   2,10 0,85 0,68 907 1634 2240 2785 4,486
    S2814215 A 28,00 14,20 1,50   2,15 0,65 0,43 1033 1970 2841 3680 5,386
    S3151221   31,50 12,20 1,00   2,10 1,10 1,10 587 951 1170 1309 5,035
    S315122125   31,50 12,20 1,25   2,20 0,95 0,76 761 1343 1800 2207 6,268
    S31512215   31,50 12,20 1,50   2,35 0,85 0,57 1033 1912 2697 3413 7,501
    S31516308 C 31,50 16,30 0,80   1,85 1,05 1,31 384 594 687 722 3,583
    S315163125 B 31,50 16,30 1,25   2,15 0,90 0,72 791 1409 1913 2359 5,599
    S31516315   31,50 16,30 1,50   2,40 0,90 0,60 1260 2314 3230 4077 6,717
    S315163175 A 31,50 16,30 1,75   2,45 0,70 0,40 1391 2669 3871 5036 7,839
    S3151632   31,50 16,30 2,00   2,75 0,75 0,38 2199 4239 6173 8054 8,956
    S341221   34,00 12,30 1,00   2,20 1,20 1,20 587 930 1110 1208 6,194
    S34122125   34,00 12,30 1,25   2,45 1,20 0,96 946 1587 2024 2359 7,743
    S3412215   34,00 12,30 1,50   2,70 1,20 0,80 1447 2527 3363 4076 9,280
    S34143125   34,00 14,30 1,25   2,40 1,15 0,92 913 1546 1993 2347 7,330
    S3414315   34,00 14,30 1,50   2,55 1,05 0,70 1224 2192 2990 3704 8,799
    S3416315   34,00 16,30 1,50   2,55 1,05 0,70 1291 2313 3155 3908 8,233
    S341632   34,00 16,30 2,00   2,85 0,85 0,43 2097 4003 5783 7498 10,978
    S35518309 C 35,50 18,30 0,90   2,05 1,15 1,28 458 712 832 884 5,134
    S355183125 B 35,50 18,30 1,25   2,25 1,00 0,80 731 1277 1699 2059 7,131
    S3551832 A 35,50 18,30 2,00   2,80 0,80 0,40 1864 3576 5187 6747 11,410
    S40143125   40,00 14,30 1,25   2,65 1,40 1,12 904 1459 1780 1984 10,755
    S40143150   40,00 14,30 1,50   2,80 1,30 0,87 1188 2040 2668 3184 12,905
    S40143175   40,00 14,30 1,75   3,05 1,30 0,74 1722 3051 4119 5056 15,056
    S401432   40,00 14,30 2,00   3,05 1,05 0,53 1800 3363 4769 6096 17,207
    S4016315   40,00 16,30 1,50   2,80 1,30 0,87 1224 2102 2749 3281 12,339
    S40163175   40,00 16,30 1,75   3,10 1,35 0,77 1881 3309 4435 5410 14,396
    S401632   40,00 16,30 2,00   3,10 1,10 0,55 1972 3663 5169 6580 16,499
    S401832   40,00 18,30 2,00   3,15 1,15 0,58 2182 4030 5656 7171 15,599
    S402041 C 40,00 20,40 1,00   2,30 1,30 1,30 565 876 1017 1072 7,299
    S4020415 B 40,00 20,40 1,50   2,65 1,15 0,77 1109 1953 2621 3201 10,948
    S402042   40,00 20,40 2,00   3,10 1,10 0,55 2175 4041 5701 7258 14,590
    S40204225 A 40,00 20,40 2,25   3,15 0,90 0,40 2336 4481 6500 8456 16,422
    S4020425   40,00 20,40 2,50   3,45 0,95 0,38 3351 6453 9390 12243 18,246
    S45224125 C 45,00 22,40 1,25   2,85 1,60 1,28 1041 1620 1891 2007 11,739
    S45224175 B 45,00 22,40 1,75   3,05 1,30 0,74 1524 2701 3646 4475 16,434
    S4522425 A 45,00 22,40 2,50   3,50 1,00 0,40 2773 5320 7716 10037 23,478
    S48163150   48,00 16,30 1,50   3,00 1,50 1,00 1048 1740 2195 2531 18,850
    S50184125   50,00 18,40 1,25   2,85 1,60 1,28 757 1178 1375 1459 16,657
    S50184150   50,00 18,40 1,50   3,15 1,65 1,10 1166 1890 2319 2600 19,988
    S501842   50,00 18,40 2,00   3,65 1,65 0,83 2229 3868 5114 6163 26,651
    S5018425   50,00 18,40 2,50   4,15 1,65 0,66 3870 7002 9643 12038 33,314
    S501843   50,00 18,40 3,00   4,20 1,20 0,40 4179 8018 11630 15128 39,977
    S502042   50,00 20,40 2,00   3,50 1,50 0,75 1966 3478 4687 5745 25,695
    S5020425   50,00 20,40 2,50   3,85 1,35 0,54 3008 5601 7919 10098 32,118
    S502242   50,00 22,40 2,00   3,60 1,60 0,80 2247 3924 5222 6329 24,639
    S5022425   50,00 22,40 2,50   3,90 1,40 0,56 3261 6044 8510 10817 30,799
    S50254125 C 50,00 25,40 1,25   2,85 1,60 1,28 854 1328 1550 1646 14,294
    S5025415   50,00 25,40 1,50   3,10 1,60 1,07 1242 2028 2512 2844 17,153
    S502542 B 50,00 25,40 2,00   3,40 1,40 0,70 1949 3491 4762 5898 22,871
    S50254225   50,00 25,40 2,25   3,75 1,50 0,67 2905 5249 7217 8997 25,730
    S5025425   50,00 25,40 2,50   3,90 1,40 0,56 3473 6437 9063 11519 28,589
    S502543 A 50,00 25,40 3,00   4,10 1,10 0,37 4255 8214 11976 15640 34,306
    S5628515 C 56,00 28,50 1,50   3,45 1,95 1,30 1458 2259 2622 2766 21,489
    S562852 B 56,00 28,50 2,00   3,60 1,60 0,80 1910 3335 4438 5379 28,653
    S5628525   56,00 28,50 2,50   4,20 1,70 0,68 3638 6550 8978 11164 35,816
    S562853 A 56,00 28,50 3,00   4,30 1,30 0,43 4142 7895 11388 14752 42,979
    S602052   60,00 20,50 2,00   4,20 2,20 1,10 2528 4097 5026 5636 39,208
    S6020525   60,00 20,50 2,50   4,70 2,20 0,88 4151 7102 9255 11008 49,009
    S602053   60,00 20,50 3,00   5,20 2,20 0,73 6434 11429 15465 19022 58,811
    S6025525   60,00 25,50 2,50   4,40 1,90 0,76 3447 6081 8175 9997 45,465
    S602553   60,00 25,50 3,00   4,65 1,65 0,55 4495 8352 11784 15002 54,557
    S6030525   60,00 30,50 2,50   4,50 2,00 0,80 4059 7088 9432 11433 41,149
    S60305275   60,00 30,50 2,75   4,75 2,00 0,73 5125 9117 12356 15217 45,264
    S603053   60,00 30,50 3,00   4,70 1,70 0,57 5083 9407 13226 16792 57,608
    S6030535   60,00 30,50 3,50   5,00 1,50 0,43 6591 12574 18153 23528 57,608
    S633118 C 63,00 31,00 1,80   4,15 2,35 1,31 2364 3658 4238 4463 33,381
    S633125 B 63,00 31,00 2,50   4,25 1,75 0,70 2942 5270 7189 8904 46,362
    S63313   63,00 31,00 3,00   4,80 1,70 0,57 4524 8373 11772 14946 56,635
    S633135 A 63,00 31,00 3,50   4,90 1,40 0,40 5399 10359 15025 19545 64,907
    S702453   70,00 24,50 3,00   5,30 2,30 0,77 5080 8948 12007 14663 79,526
    S7024535   70,00 24,50 3,50   6,00 2,50 0,71 8446 15076 20495 25309 92,781
    S702552   70,00 25,50 2,00   4,50 2,50 1,25 2408 3771 4437 4755 52,401
    S7030525   70,00 30,50 2,50   4,90 2,40 0,96 3755 6297 8031 9360 61,186
    S703053   70,00 30,50 3,00   5,10 2,10 0,70 4676 8376 11426 14152 73,423
    S703553   70,00 35,50 3,00   5,10 2,10 0,70 5028 9007 12287 15218 67,319
    S7035535   70,00 35,50 3,50   5,30 1,80 0,51 6077 11384 16177 20714 78,539
    S703554   70,00 35,50 4,00   5,80 1,80 0,45 8757 16634 23923 30919 89,759
    S703554375   70,00 35,50 4,00 3,75 5,80 1,80 0,45 9167 17018 23923 33656 84,149
    S704054375   70,00 40,50 4,00 3,75 5,70 1,70 0,43 9423 17604 24889 35467 75,364
    S704054   70,00 40,50 4,00   5,70 1,70 0,43 9025 17230 24889 32274 80,388
    S704055   70,00 40,50 5,00   6,40 1,40 0,28 13646 26719 39410 51911 100,485
    S704055   70,00 40,50 5,00 4,70 6,40 1,40 0,28 14004 27059 39410 61324 94,456
    S71362 C 71,00 36,00 2,00   4,60 2,60 1,30 2861 4432 5144 5426 46,177
    S713625 B 71,00 36,00 2,50   4,50 2,00 0,80 2894 5054 6725 8152 57,722
    S71364 A 71,00 36,00 4,00   5,60 1,60 0,40 7379 14157 20535 26712 92,355
    S71364375   71,00 36,00 4,00 3,75 5,60 1,60 0,40 7685 14445 20535 29661 86,582
    S8030525   80,00 30,50 2,50   5,30 2,80 1,12 3664 5911 7211 8039 84,305
    S80313   80,00 31,00 3,00   5,50 2,50 0,83 4531 7847 10352 12451 100,598
    S80314   80,00 31,00 4,00   6,10 2,10 0,53 7319 13677 19394 24791 134,130
    S80314375   80,00 31,00 4,00 3,75 6,10 2,10 0,53 7717 14049 19394 26327 125,747
    S80363 80,00 36,00 3,00 5,70 2,70 0,90 5401 9196 11919 14106 94,401
    S80364 80,00 36,00 4,00 6,20 2,20 0,55 8118 15083 21280 27093 126,750
    S80364375   80,00 36,00 4,00 3,75 6,20 2,20 0,55 8577 15512 21280 28564 118,828
    S8041225 C 80,00 41,00 2,25   5,20 2,95 1,31 3698 5715 6613 6950 65,460
    S80413 B 80,00 41,00 3,00   5,30 2,30 0,77 4450 7838 10518 12844 87,281
    S80414   80,00 41,00 4,00   6,20 2,20 0,55 8726 16213 22874 29122 116,374
    S80414375   80,00 41,00 4,00 3,75 6,20 2,20 0,55 9220 16674 22874 30703 109,100
    S80415 A 80,00 41,00 5,00   6,70 1,70 0,34 11821 22928 33559 43952 145,468
    S8041547   80,00 41,00 5,00 4,70 6,70 1,70 0,34 12211 23296 33559 50035 136,740
    S904625 C 90,00 46,00 2,50   5,70 3,20 1,28 4232 6585 7684 8157 92,231
    S904635 B 90,00 46,00 3,50   6,00 2,50 0,71 5836 10416 14161 17487 129,124
    S90465 A 90,00 46,00 5,00   7,00 2,00 0,40 11267 21617 31354 40786 184,463
    S9046547   90,00 46,00 5,00 4,70 7,00 2,00 0,40 11713 22035 31354 45141 173,395
    S100414   100,00 41,00 4,00   7,20 3,20 0,80 8715 15219 20251 24547 205,153
    S10041438   100,00 41,00 4,00 3,80 7,20 3,20 0,80 9215 15683 20251 24574 194,896
    S100415   100,00 41,00 5,00   7,75 2,75 0,55 12345 22937 32361 41201 256,441
    S10041547   100,00 41,00 5,00 4,70 7,75 2,75 0,55 13013 23561 32361 43381 241,055
    S1005127 C 100,00 51,00 2,70   6,20 3,50 1,30 4779 7410 8609 9091 123,164
    S1005135 B 100,00 51,00 3,50   6,30 2,80 0,80 5624 9823 13070 15843 159,657
    S100514   100,00 51,00 4,00   7,00 3,00 0,75 8673 15341 20674 25338 182,465
    S10051438   100,00 51,00 4,00 3,80 7,00 3,00 0,75 9156 15789 20674 25555 173,342
    S100515   100,00 51,00 5,00   7,80 2,80 0,56 13924 25810 36339 46189 228,081
    S10051547   100,00 51,00 5,00 4,70 7,80 2,80 0,56 14689 26525 36339 48503 214,397
    S100516 A 100,00 51,00 6,00   8,20 2,20 0,37 17061 32937 48022 62711 273,698
    S10051656   100,00 51,00 6,00 5,60 8,20 2,20 0,37 17753 33589 48022 71153 255,451
    S100517655   100,00 51,00 7,00 6,55 9,20 2,20 0,31 27374 52454 75840 115982 298,787
    S112573 C 112,00 57,00 3,00   6,90 3,90 1,30 5834 9038 10489 11064 171,917
    S112574 B 112,00 57,00 4,00   7,20 3,20 0,80 7639 13341 17752 21518 229,222
    S112574375   112,00 57,00 4,00 3,75 7,20 3,20 0,80 8192 13855 17752 21468 214,896
    S112576 A 112,00 57,00 6,00   8,50 2,50 0,42 15800 30215 43707 56737 343,833
    S11257656   112,00 57,00 6,00 5,60 8,50 2,50 0,42 16536 30906 43707 62863 320,911
    S125414   125,00 41,00 4,00   8,20 4,20 1,05 8625 14146 17598 20016 338,100
    S125514   125,00 51,00 4,00   8,50 4,50 1,13 10096 16265 19817 22060 321,182
    S12551438   125,00 51,00 4,00 3,80 8,50 4,50 1,13 10705 16830 19817 21268 305,123
    S125515   125,00 51,00 5,00   8,90 3,90 0,78 13063 22931 30669 37342 401,478
    S125515475   125,00 51,00 5,00 4,75 8,90 3,90 0,78 13804 23619 30669 37492 381,404
    S125516   125,00 51,00 6,00   9,40 3,40 0,57 17027 31514 44307 56254 481,773
    S125516565   125,00 51,00 6,00 5,65 9,40 3,40 0,57 17944 32369 44307 58923 453,700
    S125615   125,00 61,00 5,00   9,00 4,00 0,80 14615 25526 33965 41170 366,953
    S12561547   125,00 61,00 5,00 4,75 9,00 4,00 0,80 15455 26305 33965 41217 348,605
    S125616   125,00 61,00 6,00   9,60 3,60 0,60 19789 36336 50722 64028 440,343
    S12561656   125,00 61,00 6,00 5,60 9,60 3,60 0,60 21079 37539 50722 66696 410,987
    S12561875   125,00 61,00 8,00 7,50 10,90 2,90 0,36 34434 65305 93577 138144 550,429
    S1256435 C 125,00 64,00 3,50   8,00 4,50 1,29 8514 13231 15416 16335 248,775
    S125645   125,00 64,00 5,00   8,50 3,50 0,70 12238 21924 29908 37041 355,393
    S12564547   125,00 64,00 5,00 4,70 8,50 3,50 0,70 13031 22661 29908 37673 334,069
    S125646 B 125,00 64,00 6,00   9,60 3,60 0,60 20348 37362 52155 65836 426,471
    S12564656   125,00 64,00 6,00 5,60 9,60 3,60 0,60 21674 38599 52155 68579 398,040
    S125647655   125,00 64,00 7,00 6,55 10,00 3,00 0,43 25528 47615 67216 95795 465,564
    S12564875 A 125,00 64,00 8,00 7,50 10,60 2,60 0,33 31118 59520 85926 111056 529,900
    S125716   125,00 71,00 6,00   9,30 3,30 0,55 19538 36302 51217 65207 391,515
    S12571656   125,00 71,00 6,00 5,60 9,30 3,30 0,55 20725 37411 51217 68887 365,414
    S125718745   125,00 71,00 8,00 7,45 10,90 2,90 0,36 38416 72705 103964 154927 486,131
    S125711093   125,00 71,00 10,00 9,30 11,80 1,80 0,18 42821 84082 124124 223282 606,848
    S1407238 C 140,00 72,00 3,80   8,70 4,90 1,29 9514 14773 17195 18199 337,734
    S140725  B 140,00 72,00 5,00   9,00 4,00 0,80 12014 20982 27920 33843 444,388
    S14072547   140,00 72,00 5,00 4,70 9,00 4,00 0,80 12847 21756 27920 33792 417,724
    S14072875 A 140,00 72,00 8,00 7,50 11,20 3,20 0,40 31903 59967 85251 123137 666,581
    S150615   150,00 61,00 5,00   10,30 5,30 1,06 15292 25021 31041 35207 578,881
    S150615475   150,00 61,00 5,00 4,75 10,30 5,30 1,06 16221 25883 31041 34160 549,937
    S150616   150,00 61,00 6,00   10,80 4,80 0,80 19560 34161 45456 55098 694,658
    S150716   150,00 71,00 6,00   10,85 4,85 0,81 21067 36714 48749 58978 645,829
    S15061657   150,00 61,00 6,00 5,70 10,80 4,80 0,80 20684 35204 45456 55161 659,925
    S15071656   150,00 71,00 6,00 5,60 10,85 4,85 0,81 22703 38235 48749 58662 602,774
    S15071875   150,00 71,00 8,00 7,50 12,05 4,05 0,51 35885 65655 91060 124679 807,237
    S150617655   150,00 61,00 7,00 6,55 11,80 4,80 0,69 30593 53294 70442 89248 758,335
    S15081875   150,00 81,00 8,00 7,50 11,70 3,70 0,34 23766 45331 65426 84211 719,402
    S150811094   150,00 81,00 10,00 9,40 13,40 3,40 0,34 57601 109889 158300 236018 923,710
    S1608243 C 160,00 82,00 4,30   9,90 5,60 1,30 12162 18832 21843 23022 500,409
    S1608243415   160,00 82,00 4,30 4,15 9,90 5,60 1,30 12653 19288 21843 22250 482,953
    S160826   160,00 82,00 6,00   10,50 4,50 0,75 17203 30431 41008 50260 698,246
    S16082656 B 160,00 82,00 6,00 5,60 10,50 4,50 0,75 18496 31633 41008 50562 651,696
    S160821094 A 160,00 82,00 10,00 9,40 13,50 3,50 0,35 50547 96216 138331 204958 1094,000
    S1608211102   160,00 82,00 11,00 10,20 14,50 3,50 0,32 66678 127338 183518 284160 1187,000
    S1809248 C 180,00 92,00 4,80   11,00 6,20 1,29 14646 22731 26442 27966 708,337
    S180924846   180,00 92,00 4,80 4,60 11,00 6,20 1,29 15352 23387 26442 26839 678,822
    S180926   180,00 92,00 6,00   11,10 5,10 0,85 16558 28552 37502 44930 885,421
    S18092656 B 180,00 92,00 6,00 5,60 11,10 5,10 0,85 17866 29767 37502 44355 826,393
    S180921094 A 180,00 92,00 10,00 9,40 14,00 4,00 0,40 46850 88141 125417 180562 1387,000
    S1809213121   180,00 92,00 13,00 12,10 16,50 3,50 0,27 84574 163392 237883 381593 1786,000
    S20082548   200,00 82,00 5,00 4,80 10,50 5,50 1,10 9700 15400 18400 20100 980,000
    S20082658   200,00 82,00 6,00 5,80 13,00 7,00 1,17 22300 35000 41200 44200 1190,000
    S20082875   200,00 82,00 8,00 7,50 14,20 6,20 0,78 35519 60470 78034 95329 1539,000
    S200828581   200,00 82,00 8,50 8,10 14,50 6,00 0,71 38500 67200 89300 112100 1660,000
    S200821094   200,00 82,00 10,00 9,40 15,50 5,50 0,55 52053 94245 129445 173523 1928,000
    S20082121125   200,00 82,00 12,00 11,25 16,60 4,60 0,38 67868 128082 182737 266449 2308,000
    S2008213121   200,00 82,00 13,00 12,10 16,50 3,50 0,27 62100 120000 174800 280300 2480,000
    S200921094   200,00 92,00 10,00 9,40 15,60 5,60 0,56 55657 100501 137688 183777 1828,000
    S20092121125   200,00 92,00 12,00 11,25 16,80 4,80 0,40 74572 140170 199269 287825 2187,000
    S20092141305   200,00 92,00 14,00 13,05 18,10 4,10 0,29 95817 184267 267227 418519 2537,000
    S20010255 C 200,00 102,00 5,50   12,50 7,00 1,27 19817 30882 36111 38423 1004,000
    S2001025553   200,00 102,00 5,50 5,30 12,50 7,00 1,27 20659 31663 36111 37138 967,066
    S200102875 B 200,00 102,00 8,00 7,50 13,60 5,60 0,70 33367 57955 76378 96202 1368,000
    S2001028378   200,00 102,00 8,30 7,80 14,30 6,00 0,72 40500 70000 91800 114600 1420,000
    S200102986   200,00 102,00 9,00 8,60 14,60 5,60 0,62 44100 78800 107100 138600 1570,000
    S2001021094   200,00 102,00 10,00 9,40 15,60 5,60 0,56 58756 106099 145357 194014 1716,000
    S20010211103   200,00 102,00 11,00 10,30 15,00 4,00 0,36 49500 93900 134500 198700 1880,000
    S200102121125 A 200,00 102,00 12,00 11,25 16,20 4,20 0,35 66983 127401 183020 272297 2053,000
    S200102141305   200,00 102,00 14,00 13,05 18,20 4,20 0,30 103986 199671 289181 450249 2381,000
    S200112658   200,00 112,00 6,00 5,80 12,00 6,00 1,00 19700 32200 39700 45100 980,000
    S200112121125   200,00 112,00 12,00 11,25 16,20 4,20 0,35 71671 136317 195830 291355 1904,000
    S200112141305   200,00 112,00 14,00 13,05 17,50 3,50 0,25 90576 175719 256758 418407 2209,000
    S2001121514   200,00 112,00 15,00 14,00 18,00 3,00 0,20 93500 183100 269700 465200 2370,000
    S20011216148   200,00 112,00 16,00 14,80 19,80 3,80 0,24 146464 284370 415725 699348 2505,000
    S2251126562 C 225,00 112,00 6,50 6,20 13,60 7,10 1,09 23582 37417 44580 48614 1455,000
    S225112875 B 225,00 112,00 8,00 7,50 14,50 6,50 0,81 32870 55412 70749 85127 1761,000
    S2251129845   225,00 112,00 9,00 8,45 15,50 6,50 0,72 43600 75300 98800 123300 1980,000
    S2251121094   225,00 112,00 10,00 9,40 16,20 6,20 0,62 52800 93900 126700 164800 2200,000
    S22511210810   225,00 112,00 10,80 10,00 16,50 5,70 0,53 58100 105200 144400 197000 2350,000
    S225112121125 A 225,00 112,00 12,00 11,25 17,00 5,00 0,42 64497 120738 171016 244783 2641,000
    S22511216149   225,00 112,00 16,00 14,90 20,50 4,50 0,28 128407 247489 359590 569897 3498,000
    S2501021094   250,00 102,00 10,00 9,40 18,00 8,00 0,80 58157 98485 126387 152967 3019,000
    S250102121125   250,00 102,00 12,00 11,25 19,00 7,00 0,58 75052 134524 182962 242024 3613,000
    S250127767 C 250,00 127,00 7,00 6,70 14,80 7,80 1,11 26895 42527 50466 54733 1915,000
    S250127757   250,00 127,00 7,50 7,00 16,50 9,00 1,20 41900 64400 73500 75100 2000,000
    S250127875   250,00 127,00 8,00 7,50 16,00 8,00 1,00 38439 61836 74819 83455 2144,000
    S2501279845   250,00 127,00 9,00 8,45 16,60 7,60 0,84 45900 76800 97300 115600 2420,000
    S2501279286   250,00 127,00 9,20 8,60 17,40 8,20 0,89 55200 91000 113400 132000 2460,000
    S2501271094 B 250,00 127,00 10,00 9,40 17,00 7,00 0,70 51871 90206 119053 149964 2687,000
    S25012710599   250,00 127,00 10,50 9,90 18,00 7,50 0,71 64800 112500 148100 185500 2830,000
    S25012711104   250,00 127,00 11,00 10,40 18,80 7,80 0,71 77000 133900 176900 222000 2970,000
    S250127121125   250,00 127,00 12,00 11,25 19,30 7,30 0,61 87633 156021 210806 275879 3216,000
    S25012713122   250,00 127,00 13,00 12,20 19,60 6,60 0,51 93900 171800 238300 325800 3490,000
    S250127135126   250,00 127,00 13,50 12,60 19,60 6,10 0,45 94200 174400 244700 345300 3600,000
    S25012714131 A 250,00 127,00 14,00 13,10 19,60 5,60 0,40 93239 175145 248828 360229 3745,000
    S250127145136   250,00 127,00 14,50 13,60 20,00 5,50 0,38 100400 189700 270800 395600 3890,000
    S25012715141   250,00 127,00 15,00 14,10 21,00 6,00 0,40 122500 230500 327900 472100 4030,000
    S25012716149   250,00 127,00 16,00 14,90 21,80 5,80 0,36 141529 267853 383017 570770 4260,000
    S2501271681565   250,00 127,00 16,80 15,65 22,00 5,20 0,31 142800 273500 395400 611600 4470,000
    S2501271751635   250,00 127,00 17,50 16,35 22,00 4,50 0,26 136000 263600 384900 619500 4670,000
    S250127185173   250,00 127,00 18,50 17,30 23,00 4,50 0,24 159700 310400 454300 739800 4950,000
    S270127106510   270,00 127,00 10,65 10,00 18,00 7,35 0,69 53800 93700 123900 156700 3500,000
    S27014222   270,00 142,00 22,00   26,90 4,90 0,22 248700 490700 728300 963500 7150,000
    S28012712114   280,00 127,00 12,00 11,40 21,40 9,40 0,78 95400 163100 211600 258300 4380,000
    S2801271918   280,00 127,00 19,00 18,00 25,00 6,00 0,32 178200 342600 496800 741600 6910,000
    S28014212113   280,00 142,00 12,00 11,30 21,00 9,00 0,75 95100 163400 212900 262900 4060,000
    S28014215141   280,00 142,00 15,00 14,10 21,40 6,40 0,43 105700 197600 279500 396800 5060,000
    S280142166156   280,00 142,00 16,60 15,60 23,25 6,65 0,40 146600 275800 392300 564800 5600,000
    S2801421745164   280,00 142,00 17,45 16,40 23,90 6,45 0,37 162300 307600 440400 645100 5890,000
    S28014218169   280,00 142,00 18,00 16,90 24,00 6,00 0,33 162600 310600 447900 672000 6070,000
    S280142189178   280,00 142,00 18,90 17,80 24,60 5,70 0,30 175800 338300 491000 748700 6390,000
    S280142203191   280,00 142,00 20,30 19,10 25,40 5,10 0,25 190600 370300 542100 862700 6860,000
    S280142222065   280,00 142,00 22,00 20,65 26,35 4,35 0,20 202800 397600 586300 996900 7410,000
    S280152128119   280,00 152,00 12,80 11,90 19,80 7,00 0,55 82100 148000 202500 273200 4060,000
    S2801521514   280,00 152,00 15,00 14,00 21,40 6,40 0,43 111300 207500 292700 418700 4770,000
    S280152185174   280,00 152,00 18,50 17,40 23,60 5,10 0,28 152700 295400 430600 671500 5930,000
    S30012712113   300,00 127,00 12,00 11,30 21,00 9,00 0,75 76300 131000 170700 210800 5150,000
    S30012713123   300,00 127,00 13,00 12,30 20,50 7,50 0,58 70900 127800 174900 231100 5600,000
    S30012714133   300,00 127,00 14,00 13,30 21,00 7,00 0,50 78300 144200 201400 273700 6060,000
    S300127153   300,00 127,00 15,30   22,80 7,50 0,49 104600 197000 281200 361400 6970,000
    S30012716152   300,00 127,00 16,00 15,20 24,30 8,30 0,52 140200 257000 357400 482200 6920,000
    S30012717161   300,00 127,00 17,00 16,10 23,80 6,80 0,40 128400 242200 345500 492600 7330,000
    S3001271741645   300,00 127,00 17,40 16,45 22,65 5,25 0,30 101100 194800 283000 428200 7490,000
    S30015285825   300,00 152,00 8,50 8,25 16,80 8,30 0,98 31300 51500 64100 73700 3400,000
    S3001521094   300,00 152,00 10,00 9,40 20,00 10,00 1,00 64900 104500 126600 141500 3880,000
    S30015212113   300,00 152,00 12,00 11,30 21,00 9,00 0,75 82800 142200 185300 228900 4660,000
    S30015213122   300,00 152,00 13,00 12,20 22,00 9,00 0,69 101200 176200 232800 294200 5030,000
    S30015214132   300,00 152,00 14,00 13,20 22,00 8,00 0,57 102500 184700 252700 335200 5440,000
    S300152145136   300,00 152,00 14,50 13,60 22,00 7,50 0,52 103400 188600 260900 355300 5610,000
    S30015215141   300,00 152,00 15,00 14,10 23,00 8,00 0,53 123100 223900 308900 417100 5820,000
    S300152155146   300,00 152,00 15,50 14,60 23,50 8,00 0,52 134100 245200 339900 461800 6020,000
    S300152161151   300,00 152,00 16,10 15,10 23,70 7,60 0,47 139200 257000 359500 500100 6230,000
    S300152165   300,00 152,00 16,50   23,00 6,50 0,39 117500 225600 327600 426400 6810,000
    S3001521716   300,00 152,00 17,00 16,00 24,40 7,40 0,44 155600 290300 410000 578800 6600,000
    S30015218168   300,00 152,00 18,00 16,80 25,00 7,00 0,39 170900 321700 457700 669000 6930,000
    S300152185174   300,00 152,00 18,50 17,40 25,00 6,50 0,35 167900 319600 459500 679600 7180,000
    S300152195183   300,00 152,00 19,50 18,30 26,20 6,70 0,34 202200 385200 554200 826600 7550,000
    S30015220188   300,00 152,00 20,00 18,80 25,50 5,50 0,28 173000 334500 487600 761900 7750,000
    S300152205193   300,00 152,00 20,50 19,30 26,50 6,00 0,29 204700 394700 573800 881200 7960,000
    S30018212111   300,00 182,00 12,00 11,10 18,00 6,00 0,50 54400 99100 136900 189600 3890,000
    S3201728176   320,00 172,00 8,10 7,60 16,30 8,20 1,01 26200 42000 50600 56200 3410,000
    S320172985   320,00 172,00 9,00 8,50 19,00 10,00 1,11 47000 73900 87100 93500 3820,000
    S32017213122   320,00 172,00 13,00 12,20 20,00 7,00 0,54 64400 117000 161000 217100 5480,000
    S32017215141   320,00 172,00 15,00 14,10 21,00 6,00 0,40 77600 146100 207900 299300 6330,000
    S34017292865   340,00 172,00 9,20 8,65 19,40 10,20 1,11 43700 68600 80700 86300 4590,000
    S3401729589   340,00 172,00 9,50 8,90 20,80 11,30 1,19 57000 87900 100800 104000 4720,000
    S34017210599   340,00 172,00 10,50 9,90 22,50 12,00 1,14 78300 122200 142500 150800 5250,000
    S34017211104   340,00 172,00 11,00 10,40 22,40 11,40 1,04 78300 125400 151000 167000 5520,000
    S340172115108   340,00 172,00 11,50 10,80 22,90 11,40 0,99 87000 140300 170400 191000 5730,000
    S340172125118   340,00 172,00 12,50 11,80 23,00 10,50 0,84 90800 152500 194000 231400 6260,000
    S340172135127   340,00 172,00 13,50 12,70 23,50 10,00 0,74 101300 174300 227600 282100 6740,000
    S340172137129   340,00 172,00 13,70 12,90 24,30 10,60 0,77 115000 196200 253900 310700 6840,000
    S340172142133   340,00 172,00 14,20 13,30 24,40 10,20 0,72 118800 205200 268900 336100 7050,000
    S340172146137   340,00 172,00 14,60 13,70 25,10 10,50 0,72 132700 229400 300900 376100 7270,000
    S340172153144   340,00 172,00 15,30 14,40 24,70 9,40 0,61 126200 224700 303700 396100 7640,000
    S340172158148   340,00 172,00 15,80 14,80 25,50 9,70 0,61 144000 255900 345200 450700 7850,000
    S340172162152   340,00 172,00 16,20 15,20 25,60 9,40 0,58 146700 263200 358400 474600 8060,000
    S3401721716   340,00 172,00 17,00 16,00 25,30 8,30 0,49 140300 258300 360400 496100 8490,000
    S340172173163   340,00 172,00 17,30 16,30 26,10 8,80 0,51 158700 290800 403900 550500 8640,000
    S34017218169   340,00 172,00 18,00 16,90 26,00 8,00 0,44 156400 291000 409800 577300 8960,000
    S34017220187   340,00 172,00 20,00 18,70 28,00 8,00 0,40 209500 393500 558900 809800 9920,000
    S34017222206   340,00 172,00 22,00 20,60 28,00 6,00 0,27 195500 377900 550600 869300 10900,000
    S360182155146   360,00 182,00 15,50 14,60 23,50 8,00 0,52 93000 170000 235700 320300 8680,000
    S36018220188   360,00 182,00 20,00 18,80 28,30 8,30 0,42 194800 365200 518000 739800 11200,000
    S36018221197   360,00 182,00 21,00 19,70 28,00 7,00 0,33 182000 347500 501000 752700 11700,000
    S360182215202   360,00 182,00 21,50 20,20 29,50 8,00 0,37 227700 431200 617000 902900 12000,000
    S36018223216   360,00 182,00 23,00 21,60 30,20 7,20 0,31 243300 466700 675700 1027000 12800,000
    S37020225232   370,00 202,00 25,00 23,20 31,40 6,40 0,26 271200 525000 765700 1252000 13700,000
    S37020226242   370,00 202,00 26,00 24,20 32,80 6,80 0,26 324500 628000 915500 1480000 14300,000
    S3801521918   380,00 152,00 19,00 18,00 29,00 10,00 0,53 174600 319100 442400 596100 13500,000
    S380192135127   380,00 192,00 13,50 12,70 26,20 12,70 0,94 120300 196600 242400 277600 8420,000
    S38019225234   380,00 192,00 25,00 23,40 33,00 8,00 0,32 313100 599300 865600 1318000 15500,000
    S38020212115   380,00 202,00 12,00 11,50 25,00 13,00 1,08 98100 156300 187300 205700 7350,000
    S38020215141   380,00 202,00 15,00 14,10 27,00 12,00 0,80 144400 244600 313900 379900 9000,000
    S38021218167   380,00 212,00 18,00 16,70 27,00 9,00 0,50 158000 288300 398700 551200 10200,000
    S4002021096   400,00 202,00 10,00 9,60 22,00 12,00 1,20 50100 77900 90400 95200 7050,000
    S40020212113   400,00 202,00 12,00 11,30 26,50 14,50 1,21 107500 165400 189200 194700 8300,000
    S40020214132   400,00 202,00 14,00 13,20 27,00 13,00 0,93 122400 200800 248900 286700 9700,000
    S40020216151   400,00 202,00 16,00 15,10 28,00 12,00 0,75 146600 252100 328800 406200 11100,000
    S40020219179   400,00 202,00 19,00 17,90 30,00 11,00 0,58 198900 357700 488200 645800 13200,000
    S400202203191   400,00 202,00 20,30 19,10 31,10 10,80 0,53 230900 420300 580100 783300 14000,000
    S400202212199   400,00 202,00 21,20 19,90 31,40 10,20 0,48 240700 443500 619200 857100 14600,000
    S400202225212   400,00 202,00 22,50 21,20 32,50 10,00 0,44 274900 512000 722000 1014000 15600,000
    S40020230282   400,00 202,00 30,00 28,20 37,20 7,20 0,24 422500 822700 1206000 1945000 20700,000
    S440212185   440,00 212,00 18,50   32,00 13,50 0,73 190400 338500 458400 564300 17000,000
    S44025225232   440,00 252,00 25,00 23,20 33,00 8,00 0,32 257500 491700 708500 1094000 18600,000
    S45020225524   450,00 202,00 25,50 24,00 34,10 8,60 0,34 241500 461200 665000 991000 23900,000
    S45025221195   450,00 252,00 21,00 19,50 33,00 12,00 0,57 251200 449800 610900 814900 16700,000
    S45025225233   450,00 252,00 25,00 23,30 33,80 8,80 0,35 269500 511400 733000 1099000 20000,000
    S4702373331   470,00 237,00 33,00 31,00 42,00 9,00 0,27 516100 999000 1456000 2282000 31500,000
    S48025220319   480,00 252,00 20,30 19,00 33,00 12,70 0,63 207400 367200 493500 641300 19600,000
    S480252207   480,00 252,00 20,70   36,60 15,90 0,77 285500 502600 674300 823100 21300,000
    S5002023735   500,00 202,00 37,00 35,00 44,40 7,40 0,20 466200 914900 1350000 2233000 45100,000
    S5002423230   500,00 242,00 32,00 30,00 41,00 9,00 0,28 408400 788400 1147000 1794000 35400,000
    S50025219   500,00 252,00 19,00   34,50 15,50 0,82 200100 348100 461300 557200 21900,000
    S60028222   600,00 282,00 22,00   44,00 22,00 1,00 340100 564800 712400 821500 38000,000
    S60028224   600,00 282,00 24,00   46,00 22,00 0,92 413600 701300 905000 1066000 41500,000
  • Belleville Flange Washers

    These elements are conical spring washers specially designed to prevent any leakage between the bolts and gaskets of a flange due to relaxation or dilatations produced for changes in temperature or pressure. The function of flange washer is to maintain a high load at the joints along the time.

    The main advantage of this kind of Belleville springs is the ratio between it’s Outside and Inside diameter. This ratio is smaller than a standard Belleville, and this fact allows these washers to work in applications where the bolts are too closer. In these cases a standard Belleville has no space to be placed. The thickness of the flange washers is also bigger regarding a standard Belleville.

    Also, the flange washers are able to return higher forces than a standard Belleville. For this reason are indicated for applications where a high load is required.

    To know more about flange washers and applications consult: Flange washers

    The most common materials for these washers are:

    • H13
    • ASTM17-7PH
    • Inconel X750
    • Inconel X718

    To know more about materials consult: Materials

    ¡¡¡ SHIPPING INCLUDED IN PAYMENT !!!

    ASK FOR PRICE AND DELIVERY TIME

    Symbols and Nomenclature:

    OD:
    External (outside) diameter
    ID:
    Internal (inside) diameter
    t:
    Material thickness for disc springs
    ho:
    Dish or maximum deflection
    lo:
    Unloaded free height
    Flat load:
    Load at flat position

    DOWNLOAD PDF CATALOGUE

    CATALOGUE FLANGE WASHERS

    Part NºBolt Size
    Inch
    OD
    Inch
    ID
    Inch
    t
    Inch
    h0
    Inch
    l0
    Inch
    Flat laod
    lbs
    Torque
    ft-lbs
    Weight
    lbs-1000 pcs
    SF27991346305 1/2" 1,102 0,530 0,120 0,013 0,133 4.360 30 24,925
    SF27991346356 1/2" 1,102 0,530 0,140 0,012 0,152 6.391 45 29,080
    SF27991346404 1/2" 1,102 0,530 0,159 0,011 0,170 8.582 60 33,024
    SF29161628371 5/8" 1,148 0,641 0,146 0,014 0,160 6.895 60 29,465
    SF93161628434 5/8" 1,148 0,641 0,171 0,013 0,184 10.286 90 34,510
    SF29161628490 5/8" 1,148 0,641 0,193 0,012 0,205 13.652 120 38,949
    SF34771933455 3/4" 1,369 0,761 0,179 0,016 0,195 10.174 100 51,577
    SF34771933544 3/4" 1,369 0,761 0,214 0,014 0,228 15.212 150 61,663
    SF34771933612 3/4" 1,369 0,761 0,241 0,013 0,254 20.175 200 69,444
    SF40342266526 7/8" 1,588 0,892 0,207 0,019 0,226 14.008 160 75,089
    SF40342266625 7/8" 1,588 0,892 0,246 0,017 0,263 21.036 240 94,478
    SF40342266716 7/8" 1,588 0,892 0,282 0,015 0,297 27.960 320 108,435
    SF45922593579 1" 1,808 1,021 0,228 0,024 0,252 18.323 245 112,947
    SF45922593577 1" 1,808 1,021 0,277 0,020 0,247 27.381 368 137,219
    SF45922593833 1" 1,808 1,021 0,328 0,016 0,344 36.369 490 162,484
    SF51382911671 1-1/8" 2,023 1,146 0,264 0,025 0,289 23.731 355 163,252
    SF51382911815 1-1/8" 2,023 1,146 0,321 0,021 0,342 35.835 533 198,499
    SF51382911963 1-1/8" 2,023 1,146 0,379 0,017 0,396 47.746 710 234,233
    SF58623231752 1-1/4" 2,308 1,272 0,296 0,030 0,326 30.139 500 244,268
    SF58623231914 1-1/4" 2,308 1,272 0,360 0,025 0,385 45.184 750 297,082
    SF586232311049 1-1/4" 2,308 1,272 0,413 0,022 0,435 60.036 1.000 340,818
    SF62693559846 1-3/8" 2,468 1,401 0,333 0,029 0,362 37.187 680 305,871
    SF626935591003 1-3/8" 2,468 1,401 0,395 0,026 0,421 55.645 1.020 362,820
    SF626935591151 1-3/8" 2,468 1,401 0,453 0,023 0,476 74.249 1.360 416,095
    SF68023876853 1-1/2" 2,678 1,526 0,336 0,031 0,367 44.978 800 362,063
    SF680238761115 1-1/2" 2,678 1,526 0,439 0,027 0,466 67.601 1.200 473,052
    SF680238761293 1-1/2" 2,678 1,526 0,509 0,023 0,532 89.758 1.600 548,483
    SF749641861006 1-5/8" 2,951 1,648 0,396 0,036 0,432 53.546 1.100 527,998
    SF749641861224 1-5/8" 2,951 1,648 0,482 0,030 0,512 80.464 1.650 642,665
    SF749641861394 1-5/8" 2,951 1,648 0,549 0,027 0,576 107.009 2.200 731,998
    SF804745111090 1-3/4" 3,168 1,776 0,429 0,038 0,467 62.555 1.500 656,909
    SF804745111321 1-3/4" 3,168 1,776 0,520 0,032 0,552 93.814 2.250 796,252
    SF804745111519 1-3/4" 3,168 1,776 0,598 0,028 0,626 124.844 3.000 915,690
    SF861348291179 1-7/8" 3,391 1,901 0,464 0,044 0,508 72.717 2.000 814,055
    SF861348291422 1-7/8" 3,391 1,901 0,560 0,034 0,594 108.658 3.000 982,482
    SF861348291504 1-7/8" 3,391 1,901 0,592 0,032 0,624 120.819 4.000 1.038,623
    SF914151461273 2" 3,599 2,026 0,501 0,041 0,542 83.587 2.200 986,323
    SF914151461506 2" 3,599 2,026 0,593 0,037 0,630 125.086 3.300 1.167,444
    SF914151461621 2" 3,599 2,026 0,638 0,033 0,671 138.937 4.400 1.256,036
    SF1025957961415 2-1/4" 4,039 2,282 0,557 0,048 0,605 107.109 3.180 1.376,394
    SF1025957961720 2-1/4" 4,039 2,282 0,677 0,040 0,717 160.268 4.770 1.672,925
    SF1025957961864 2-1/4" 4,039 2,282 0,734 0,035 0,769 178.721 6.360 1.813,776
    SF1138464241590 2-1/2" 4,482 2,529 0,626 0,052 0,678 133.617 4.400 1.907,157
    SF1138464241923 2-1/2" 4,482 2,529 0,757 0,044 0,801 199.929 6.600 2.306,260
    SF1138464242057 2-1/2" 4,482 2,529 0,810 0,040 0,850 222.665 8.800 2.467,728
    SF1249470541765 2-3/4" 4,919 2,777 0,695 0,056 0,751 163.554 5.920 2.549,174
    SF1249470542156 2-3/4" 4,919 2,777 0,849 0,046 0,895 244.906 8.880 3.114,027
    SF1249470542266 2-3/4" 4,919 2,777 0,892 0,044 0,936 271.685 11.840 3.271,744
    SF1361276891918 3" 5,359 3,027 0,755 0,062 0,817 195.675 7.720 3.285,190
    SF1361276892357 3" 5,359 3,027 0,928 0,050 0,978 293.033 11.580 4.037,955
    SF1361276892530 3" 5,359 3,027 0,996 0,045 1,041 326.056 15.440 4.333,839
    SF1370883642639 3-1/4" 5,397 3,293 1,039 0,044 1,083 385.062 19.990 4.226,793
    SF1557089543038 3-1/2" 6,130 3,525 1,196 0,046 1,242 448.145 25.090 6.693,006
    SF1692996983239 3-3/4" 6,665 3,818 1,275 0,052 1,327 517.376 31.020 8.466,682
    SF18110102873810 4" 7,130 4,050 1,500 0,058 1,558 815.089 57.950 11.492,482
